楔形接头的安装使用规范

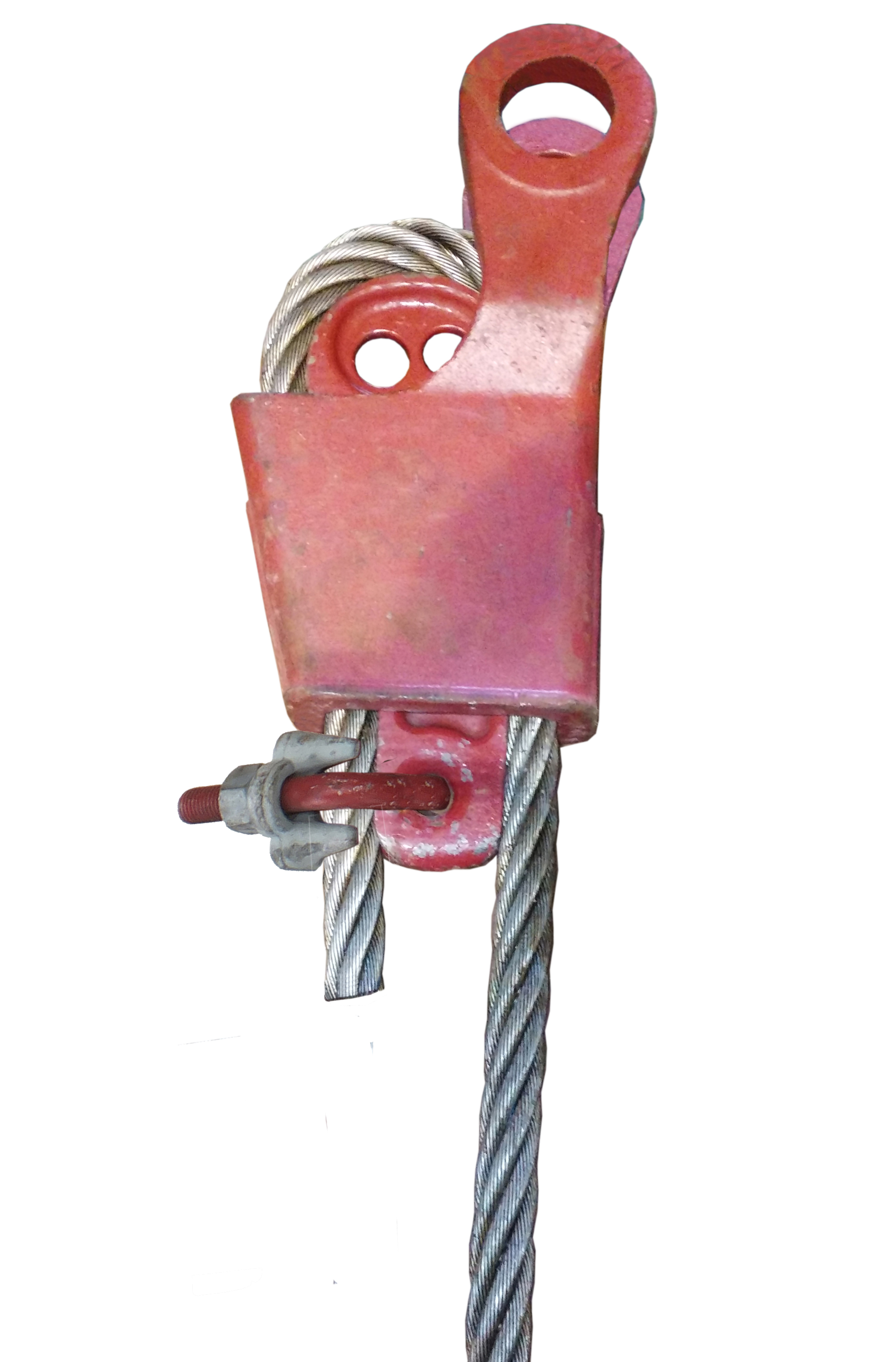

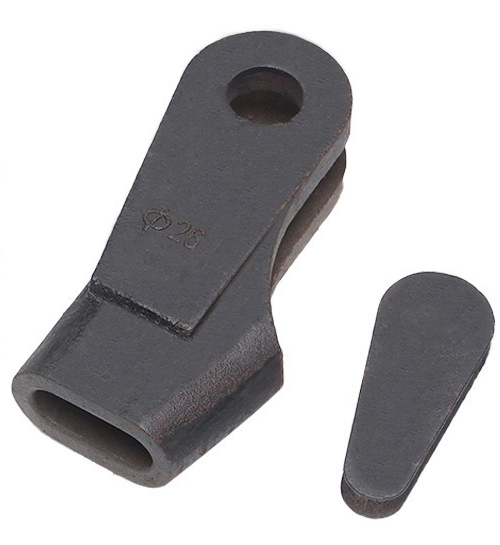

　　　楔形接头通常应用于钢丝绳绳端的固接，即夹持钢丝绳绳端与特定结构（如工程构件）固接在一起的连接件。常见的型式如图1所示，特殊设计型式如图2所示。


图1：常规型

 图2：特殊型

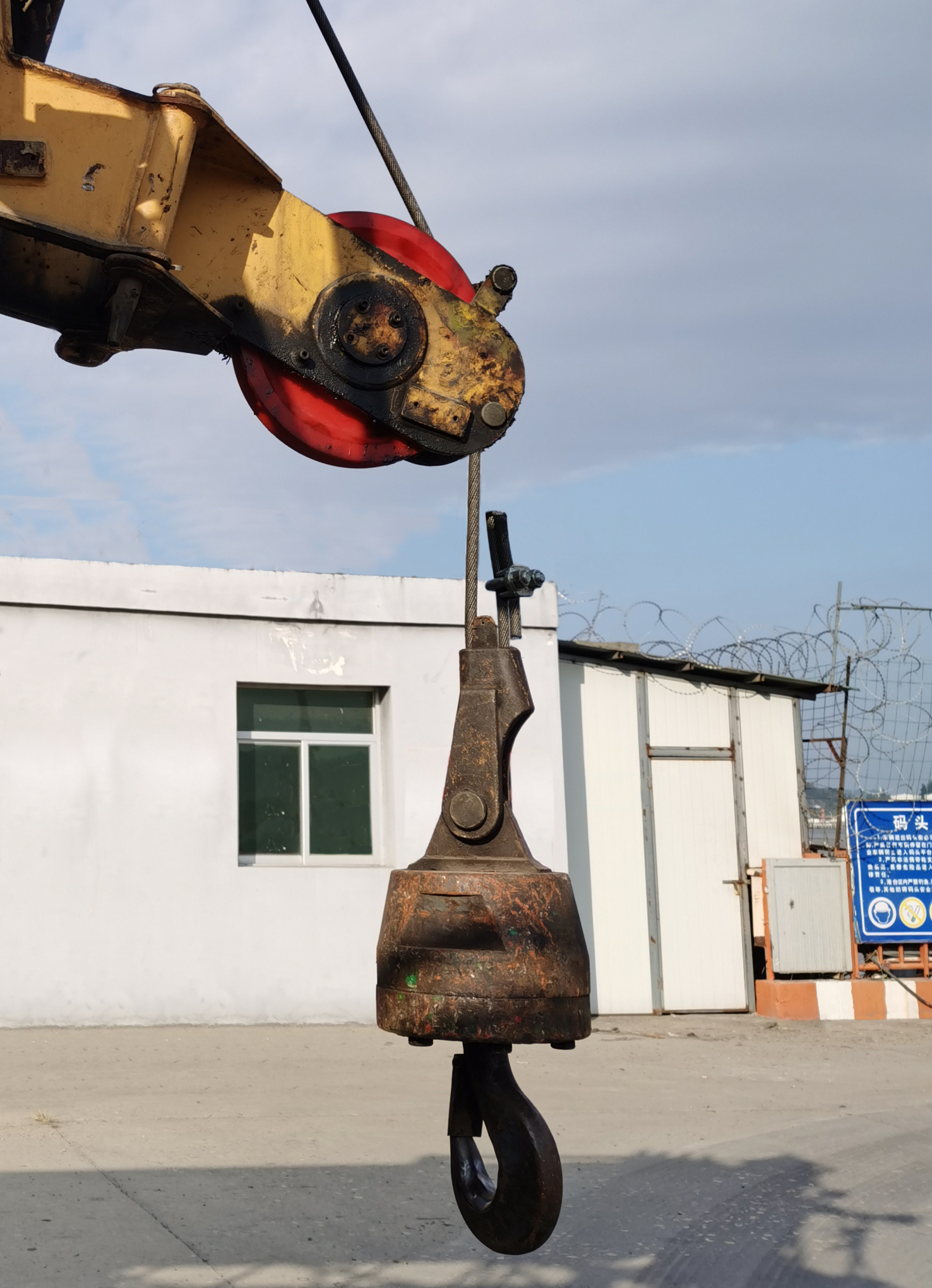

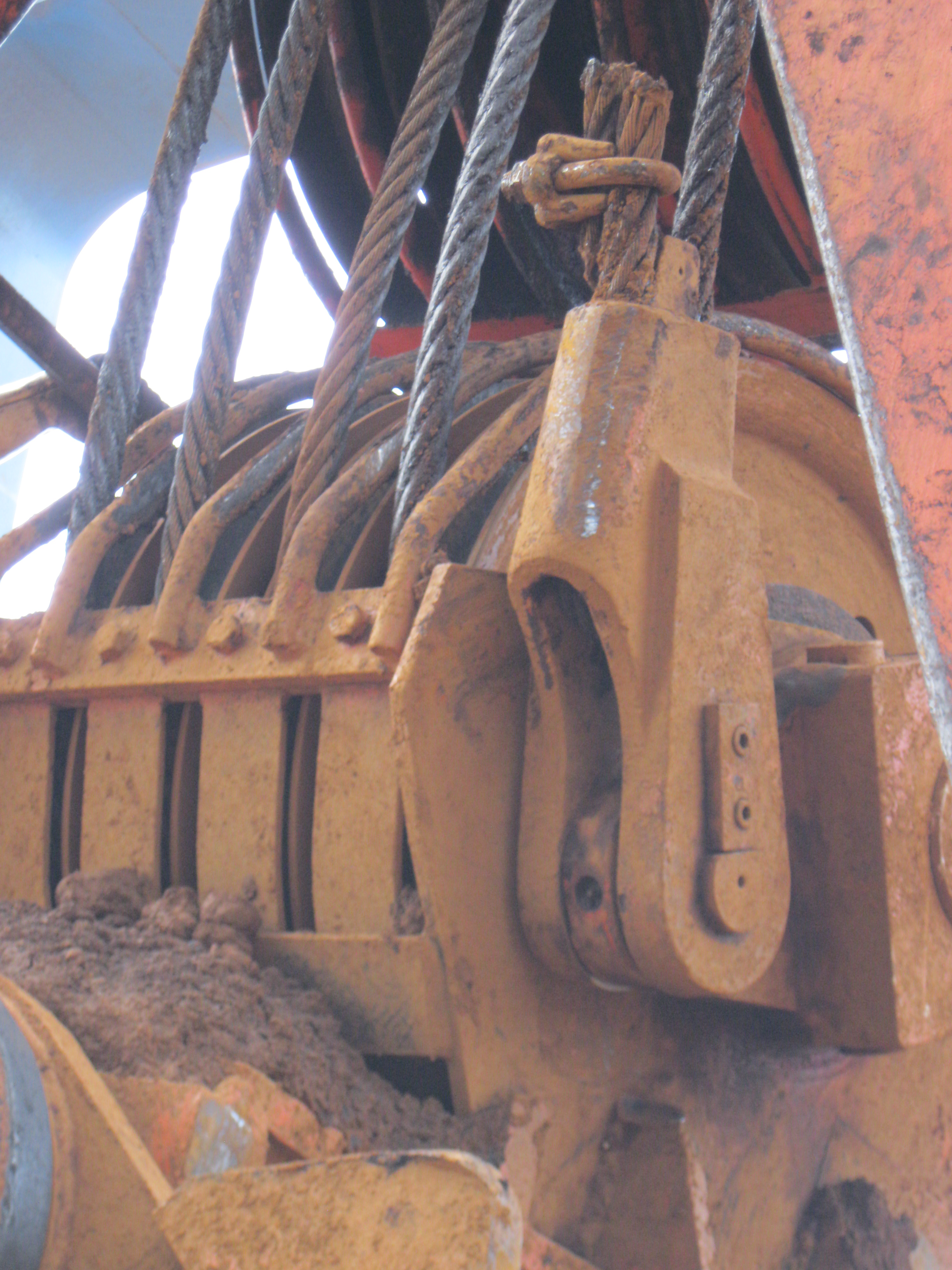

楔形接头可以现场安装与拆卸，操作简单、便捷。在起重机械上应用比较广泛，常用于港口门机、卸船机抓斗绳及流动式起重机等钢丝绳末端的固接。


图3：楔形接头应用图例

1.楔形接头构造

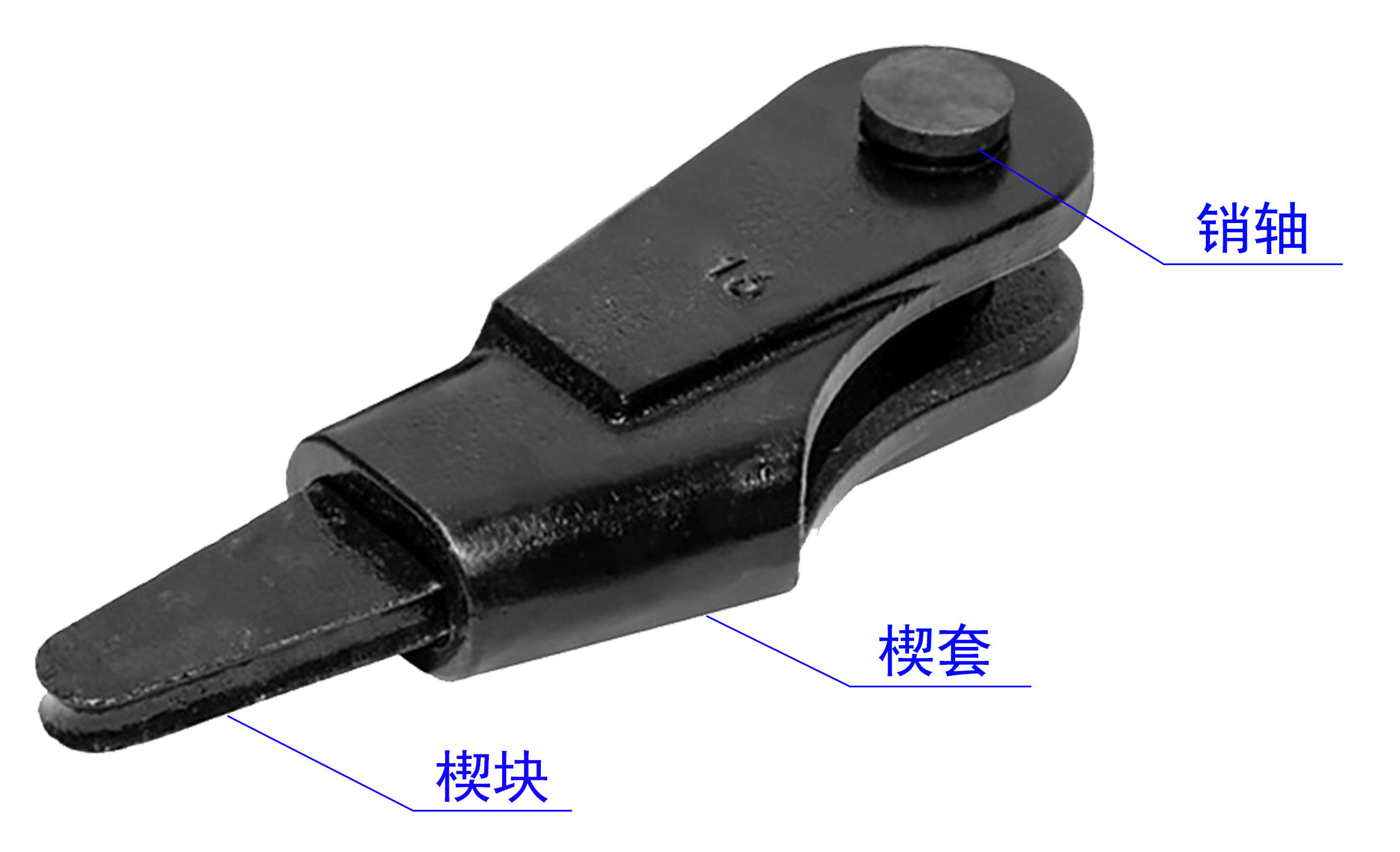

楔形接头由楔套、楔块与销轴三部分组成（图4）。

2.楔形接头工作原理

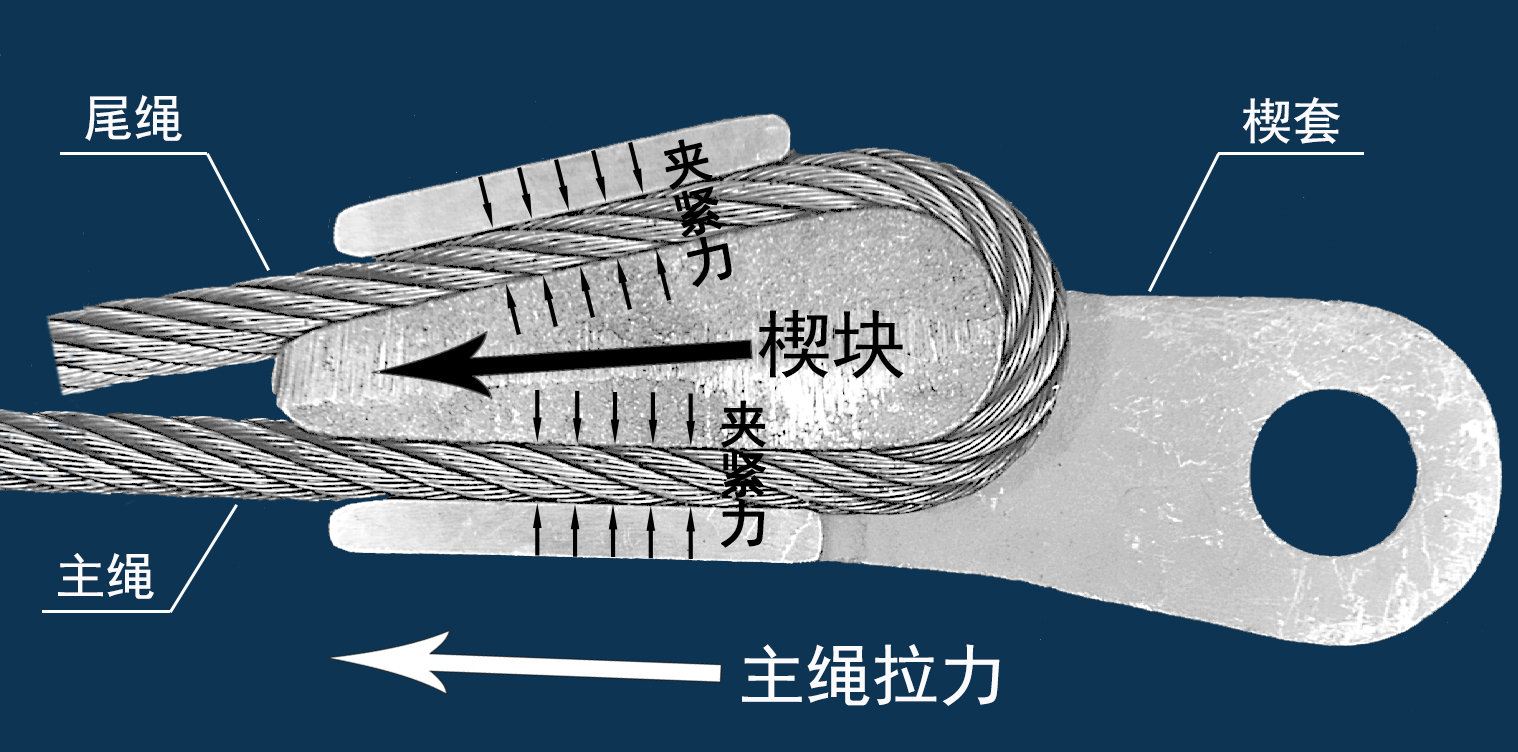

　　　楔形接头内钢丝绳主绳承载时，主绳拉力带动楔块一起向楔套窄小口滑动，楔块滑移后与楔套内壁斜面之间的空间变小，一起抱紧钢丝绳。钢丝绳载荷越大，楔块楔入越深，径向夹紧力与轴向摩擦阻力同步增大，实现钢丝绳自动锁紧。

3.楔形接头安装

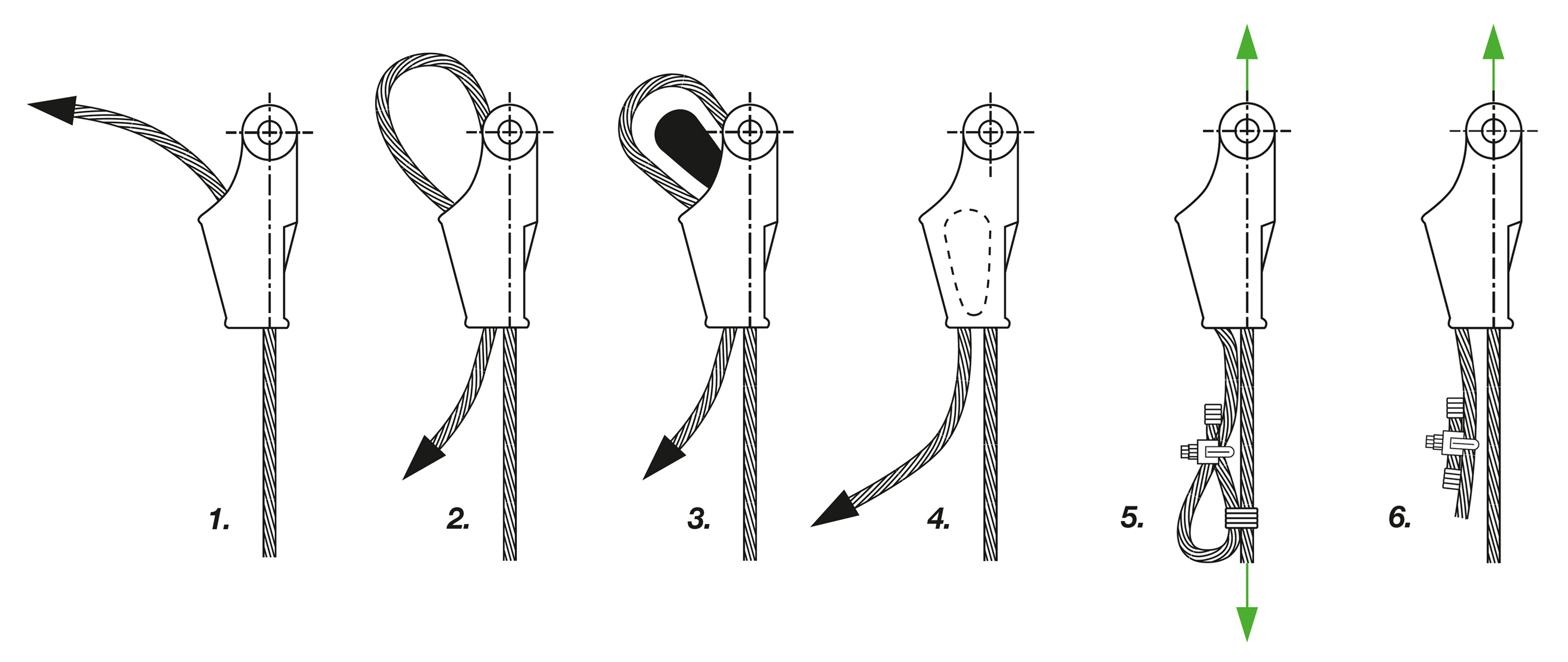

　　　钢丝绳绳端与楔形接头的连接安装步骤如图6所示，钢丝绳绕过楔块，并拉紧钢丝绳两端使钢丝绳与楔块装入楔套内，注意主绳的垂直方向应与销轴中心孔保持一致。
　　　根据使用环境及钢丝绳直径大小，钢丝绳尾端长度可以使用不同方法处理，常用处理方法有两种，如图6中的“5与6”图例。

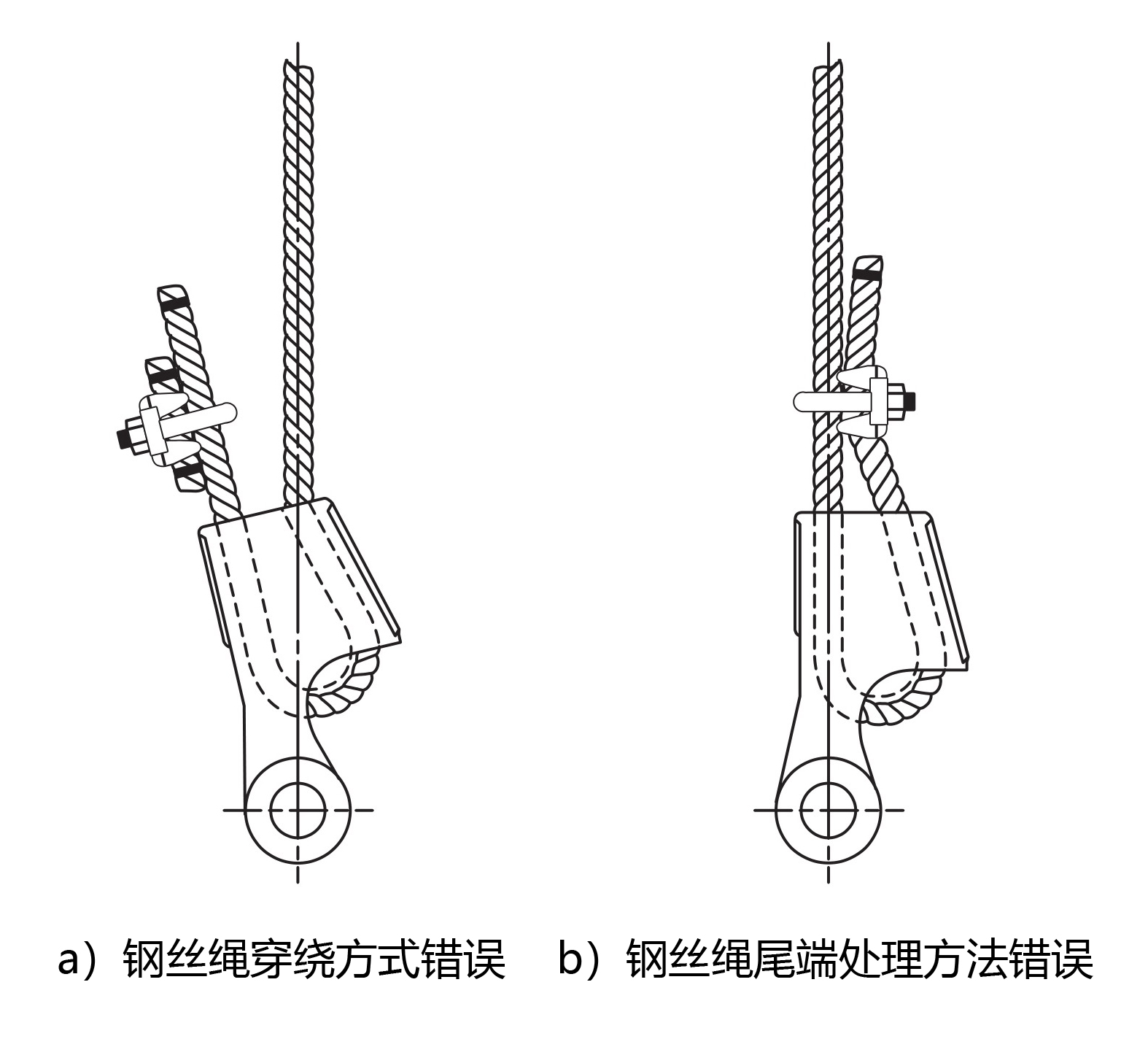

　　　错误的安装方式与钢丝绳尾端处理方法，如图7所示，其中a）为钢丝绳穿绕方式错误；b）为钢丝绳主绳与尾端使用钢丝绳夹固定在一起，尾端处理方法错误。


4.楔形接头最小破断拉力
　　　采用楔形接头固接钢丝绳时，楔形接头最小破断拉力详见《GB/T 5973-2026起重机械 钢丝绳绳端固接接头》标准中规定。
