起重机用钢丝绳的使用寿命和滑轮、卷筒的绳槽直径息息相关，绳槽直径的大小直接影响到钢丝绳的性能，定期检查滑轮与卷筒的绳槽直径尤其重要。
起重机用钢丝绳与轮槽直径的配合要求
根据《GB/T 29086-2012钢丝绳 安全 使用和维护》标准要求，对于起重机用钢丝绳，滑轮与卷筒的绳槽直径应控制在比钢丝绳公称直径大5%～10%范围内。绳槽直径偏大或偏小都将影响钢丝绳的性能，进而影响钢丝绳的使用周期，具体影响说明如下：
绳槽直径偏小
钢丝绳进入绳槽后，绳股或钢丝的运动受到限制，产生挤压摩擦，造成钢丝绳结构破坏，致使钢丝绳提早出现断丝与变形等，同时也加速绳槽磨损。
绳槽直径偏大
绳槽无法充分支撑钢丝绳，并对钢丝绳产生较高的局部应力，导致钢丝提早失效。
绳槽直径的测量

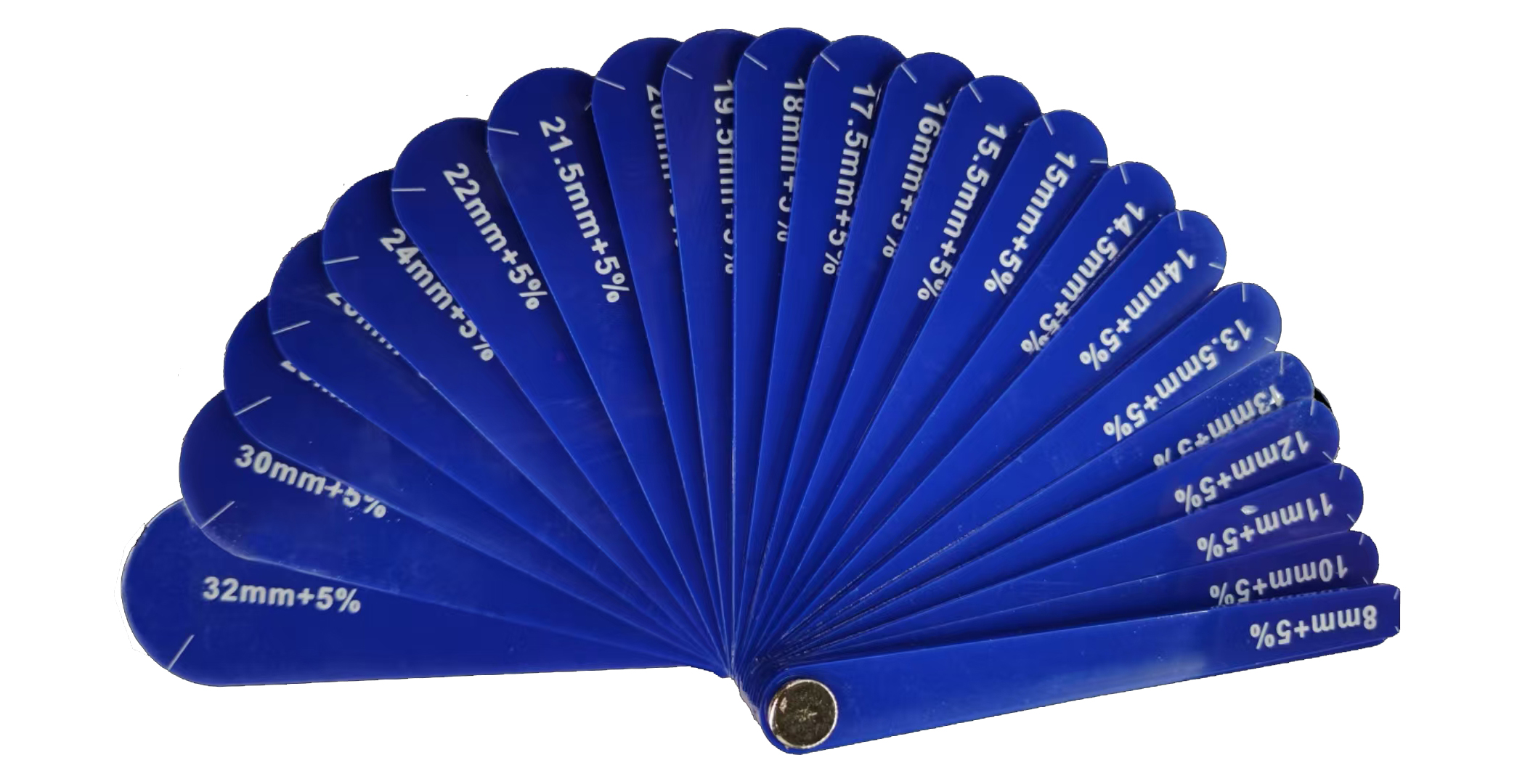

绳槽直径应用半径规（R规）或滑轮量具进行测量（图1），R规一端带有各规格直径的半圆形弧面，根据半圆形弧面与绳槽贴合状态，检查与确认绳槽是否符合标准要求。滑轮与卷筒绳槽直径的检测方法如下：
图1：R规
使用抹布将待测量绳槽内油脂擦拭干净。

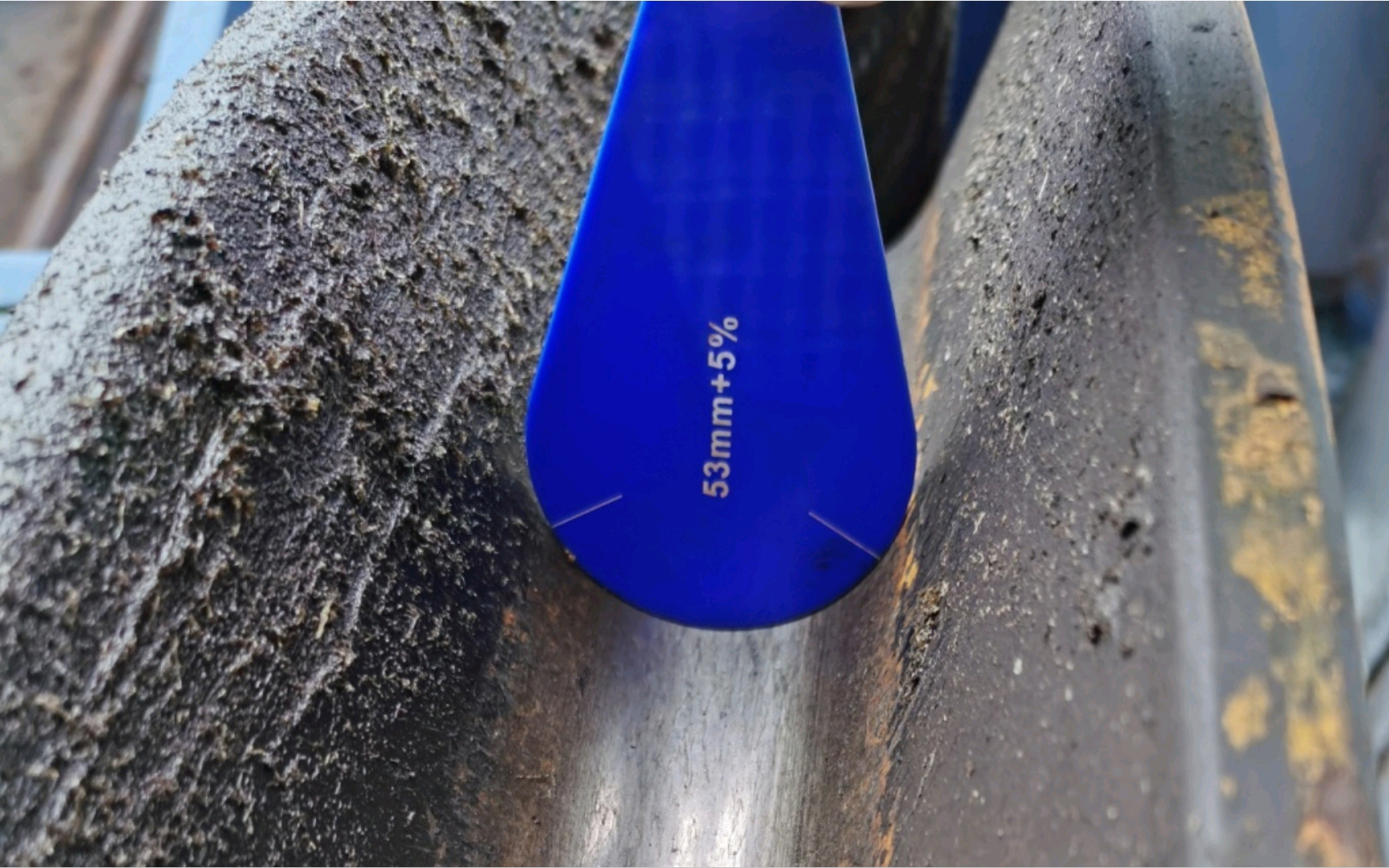

选择与起重机用钢丝绳公称直径符合的R规对绳槽进行测量，R规测量时弧面应贴合绳槽底部，并垂直于绳槽底部槽面。例如某卸船机设计使用的钢丝绳公称直径为53mm，则选择规格为53mm+5%（弧面直径为53mm×1.05=55.65mm）的R规测量。图2中R规半圆形部分上两条白线范围内弧面正好与绳槽完全贴合，说明绳槽直径正常，符合公称直径53mm的钢丝绳使用要求。
图2：绳槽测量

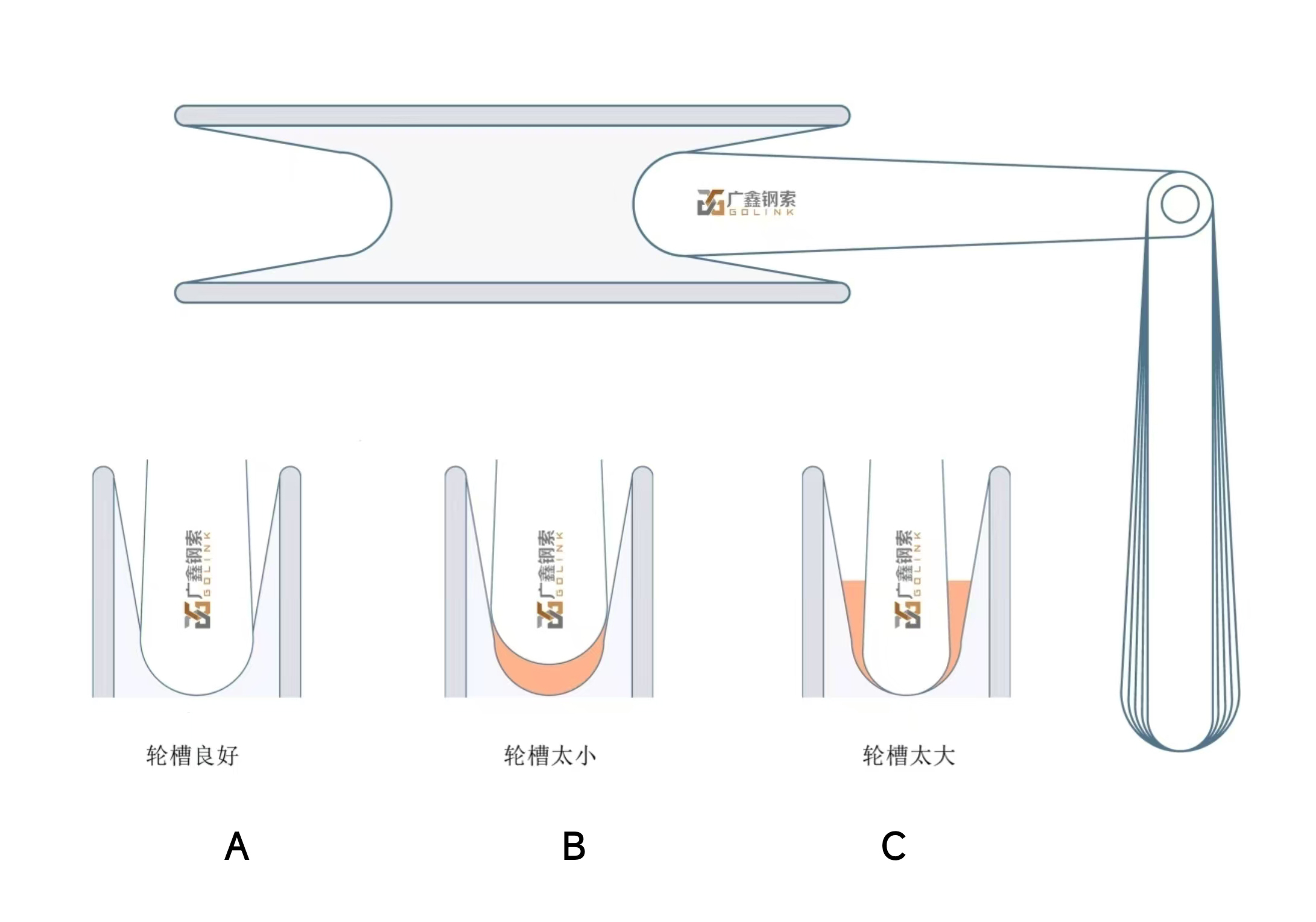

绳槽测量结果会出现三种情况，判断说明如下（图3）：
图3
情况A：R规弧面底部与绳槽完全贴合，说明绳槽良好。
情况B：R规弧面底部与绳槽之间有间隙，说明绳槽的尺寸偏小。
情况C：R规弧面两侧与绳槽之间有间隙，说明绳槽的尺寸偏大。
