钢丝绳夹的安装使用规范

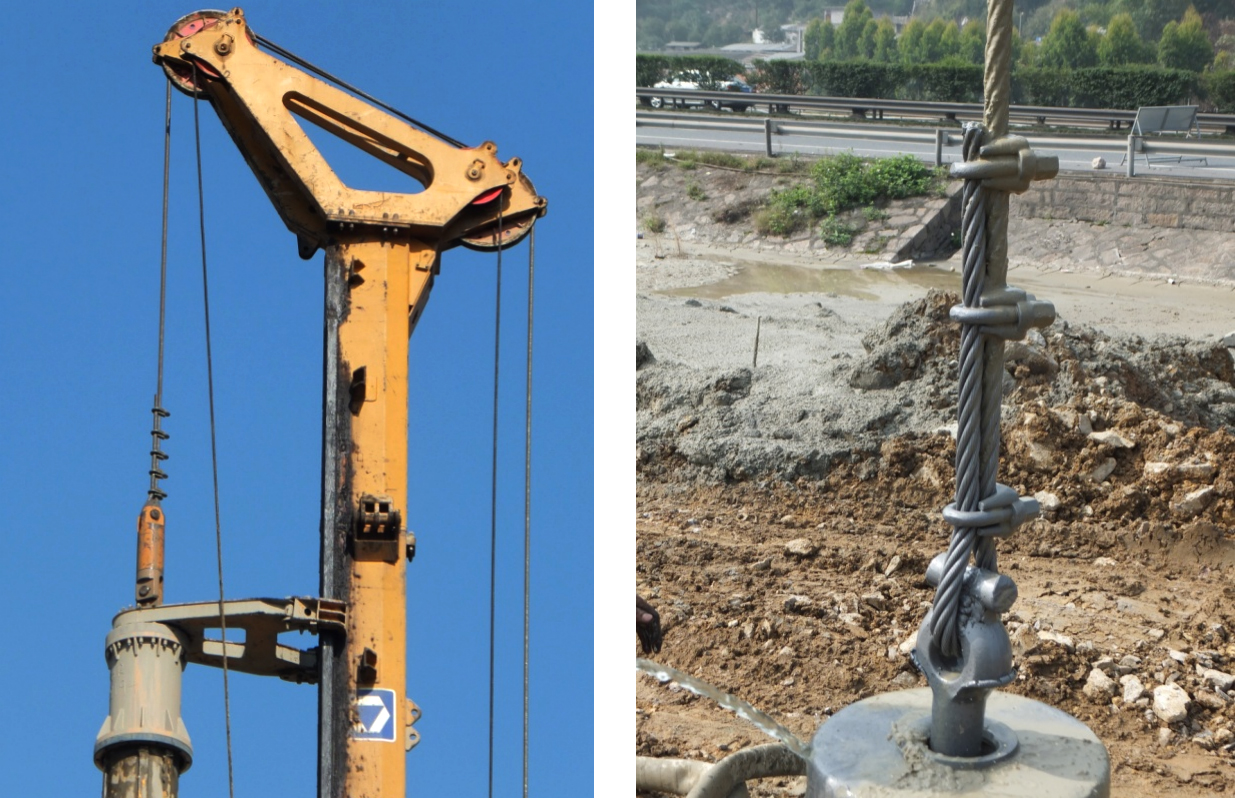

　　　钢丝绳夹应用于钢丝绳绳端之间连接或绳端眼环索扣固定的固结构件，常见的型号如图1所示，特殊设计绳夹如图2所示。

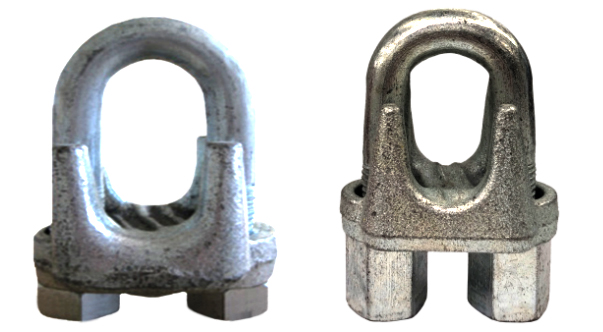

图1：常规型

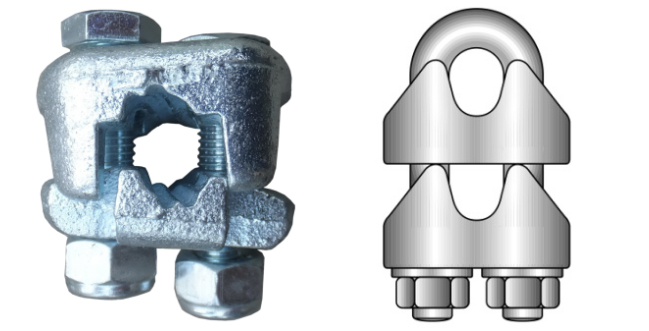

图2：特殊型

     钢丝绳夹由于可以现场制作，操作比较简单，而且费用较低。与许多其他绳端连接方式相比，绳夹很容易安装与拆卸，检查也非常简单。尤其在一些应急场合使用，深受使用者欢迎。


1.钢丝绳绳夹构造

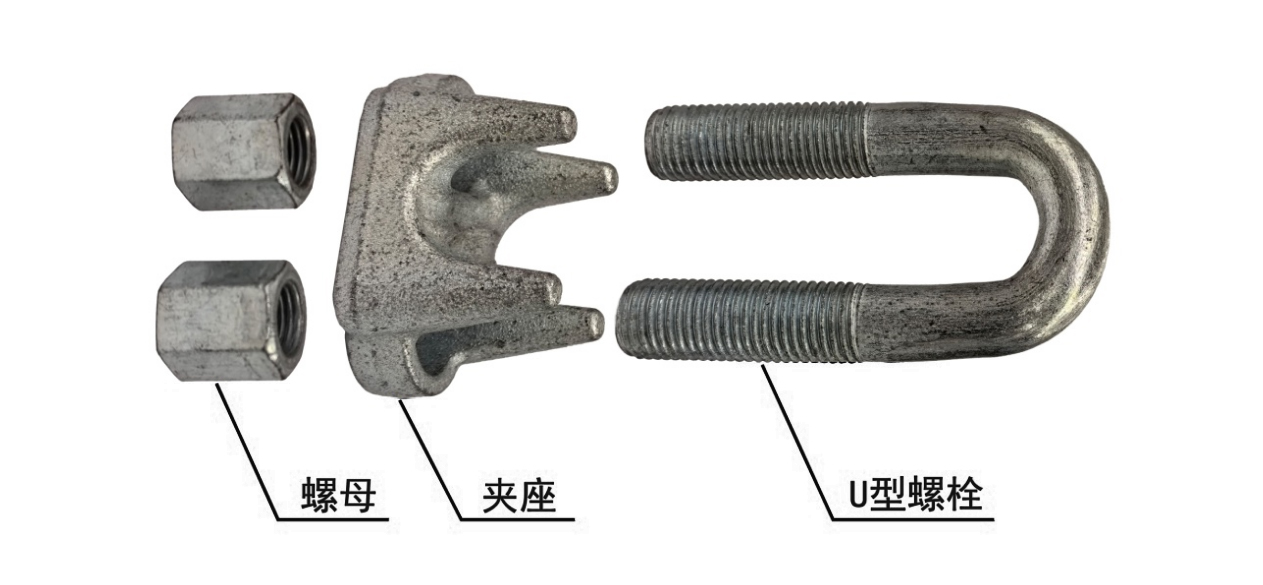

      钢丝绳夹的构造由U型螺栓、夹座与螺母三部分组成（图3）。

2.钢丝绳夹工作原理
　　　钢丝绳夹将“工作段”绳索压在“尾段”绳索上，从而通过摩擦和形式闭合在两段绳索之间传递载荷。

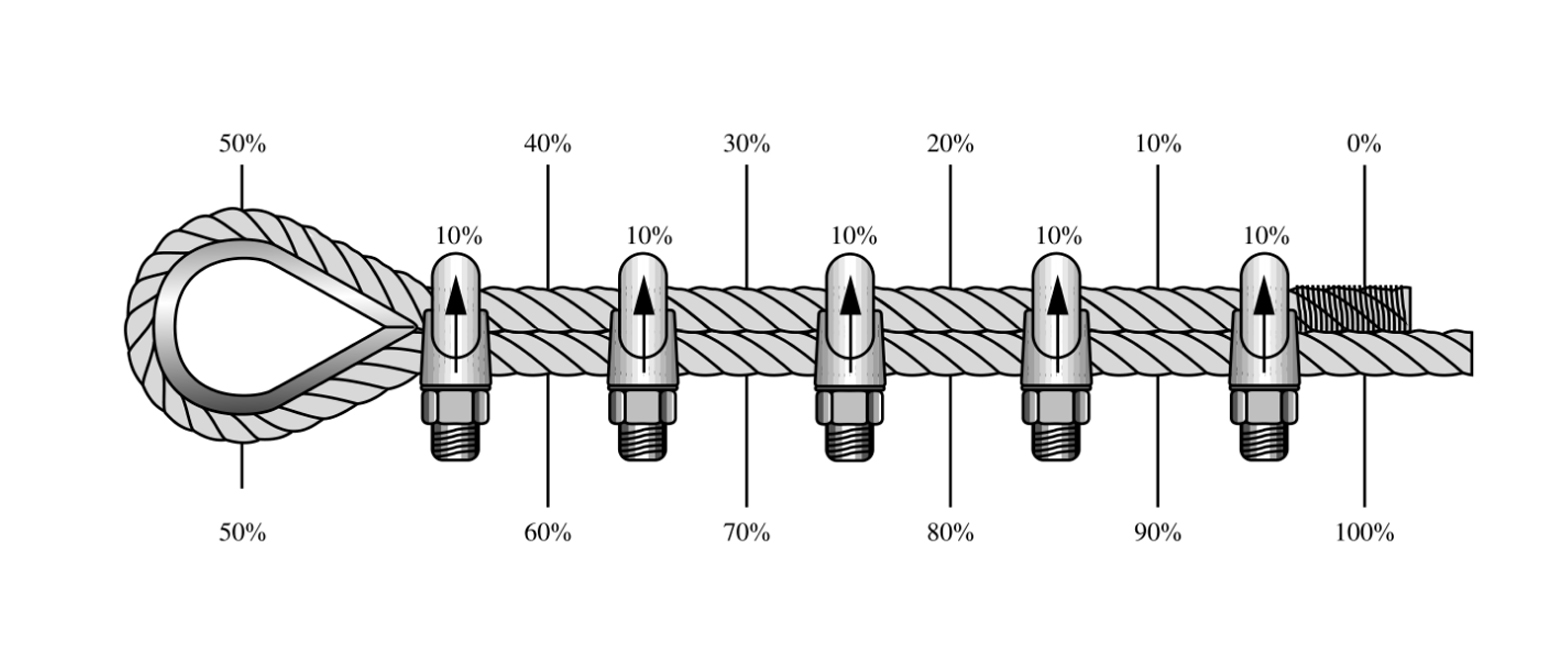

　　　在每一个绳夹处，大约相同的拉力从“工作段”转移到“尾段”上。如果以5个绳夹固定为例，每一个绳夹大约传递10%的拉力。因此，开始时主绳要承受100%的拉力。在每个绳夹处，它将10%的拉力传递到 “尾段”绳索上。在套环处的钢丝绳拉力将被精确地减少到50%（图4)。

3.钢丝绳夹的布置

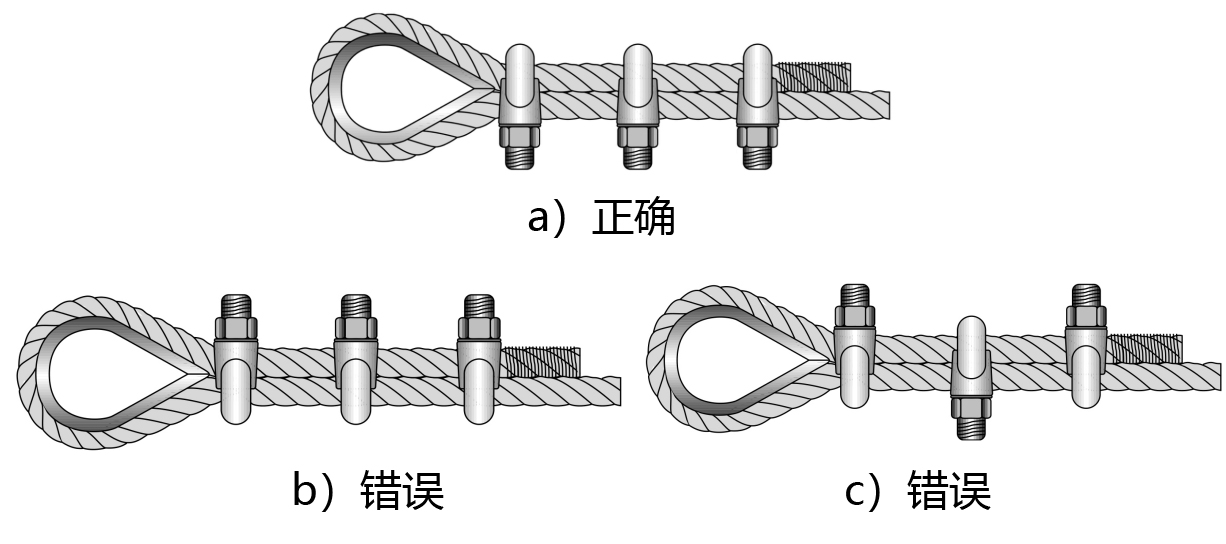

　　　钢丝绳夹应按图5 a）所示把夹座扣在钢丝绳的工作段上，U形螺栓扣在钢丝绳的尾段上。绳夹不得在钢丝绳上交替布置，图5 b）与5 c）为错误的布置。

图5：钢丝绳夹的布置

4.钢丝绳夹的数量

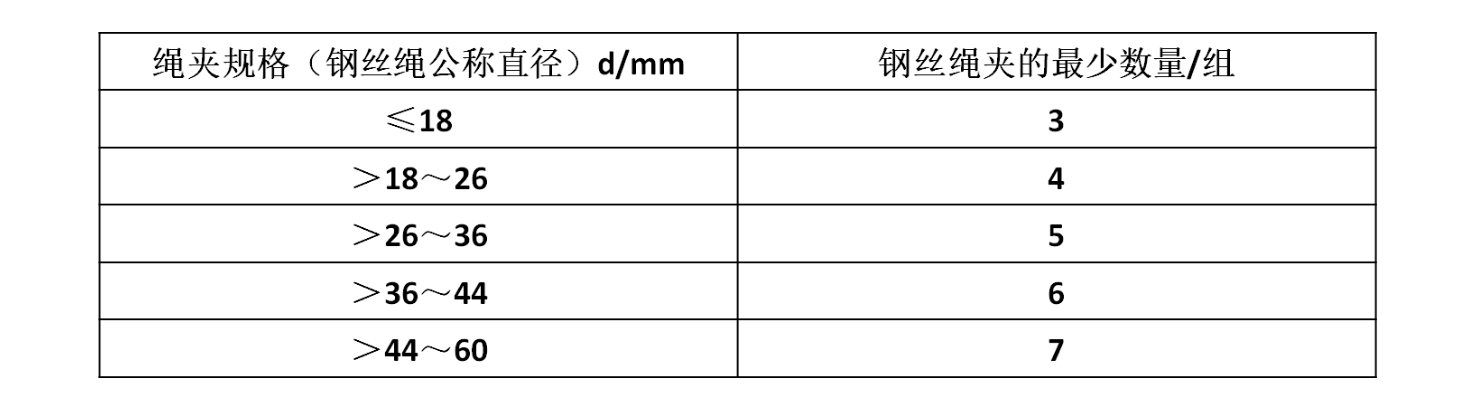

　　　每一组钢丝绳夹的最少数量参考下表。

5.钢丝绳夹间的距离

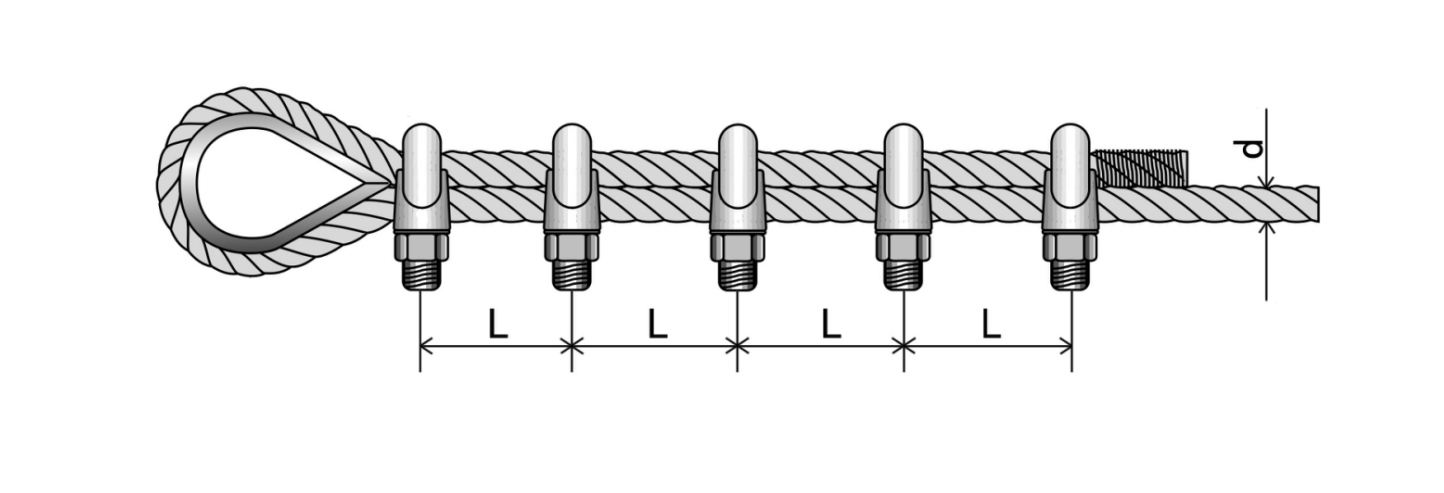

　　 钢丝绳夹间的距离L等于6～7倍钢丝绳直径d（图6）。

6.钢丝绳夹的紧固

　　紧固绳夹时须考虑每个绳夹的合理受力，离套环最远处的绳夹不得首先紧固，离套环最近处的绳夹（第一个绳夹）应尽可能地紧靠套环，但仍需保证绳夹的正确拧紧，不得损坏钢丝绳的外层钢丝。

7.钢丝绳夹固定处的强度
　　钢丝绳夹固定处的强度决定于绳夹在钢丝绳的正确布置，以及绳夹固定的力矩。建议螺母最终锁紧时，采用力矩扳手，依据螺母的力矩要求设置锁紧，防止紧固力矩不足或力矩过大，以及各绳夹螺母力矩紧固不平衡。
　　不恰当的紧固螺母或钢丝绳夹数量不足，可能使钢丝绳绳端在承载时，一开始就产生滑动。

　　正确的使用绳夹数量，正确布置与夹紧，固定处的强度至少为钢丝绳自身强度的80%。

重点提示：
1.绳夹在实际使用中，受载一、二次以后应作检查，在多数情况下，钢丝绳由于受载后产生结构性伸长，直径也会相应缩小，绳夹螺母需进一步拧紧。
2.常用绳夹夹座上的绳槽以配合右旋捻向的6股圆股钢丝绳为宜，如要求与其他结构或左旋捻向的钢丝绳配合使用时，应订购相应匹配要求的绳夹使用。
