浅析港口门座起重机用钢丝绳末端固结方式
发布时间：2024-11-18
浏览量：20

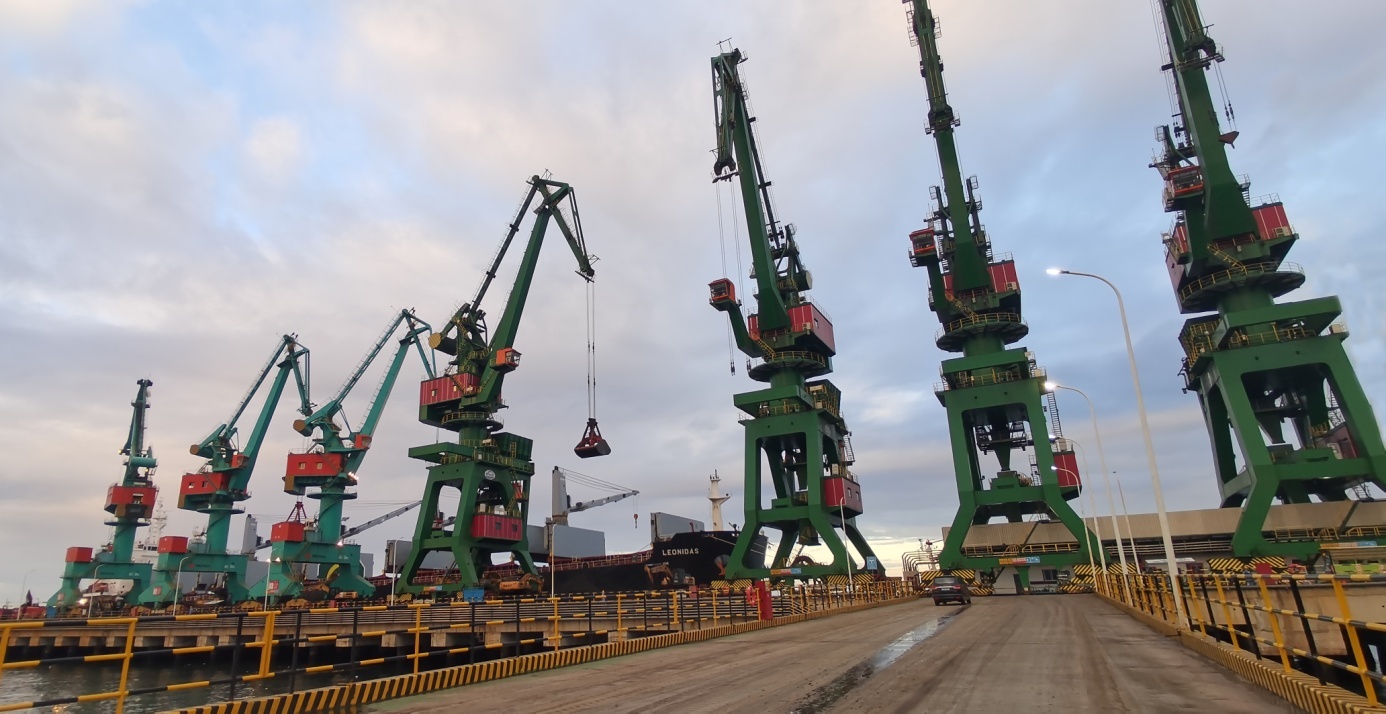

港口门座起重机应用于港口件杂货、散货、集装箱等装卸作业，根据取物装置类别分为吊钩模式、抓斗模式和集装箱吊具模式等。
常规港口刚性拉杆式门座起重机应用钢丝绳为四绳系统，抓斗模式时分为起升钢丝绳2条，开闭钢丝绳2条。
开闭钢丝绳与抓斗钢丝绳通过普通卸扣或C型快速卸扣进行连接，钢丝绳末端固结方式常用的有以下四种。

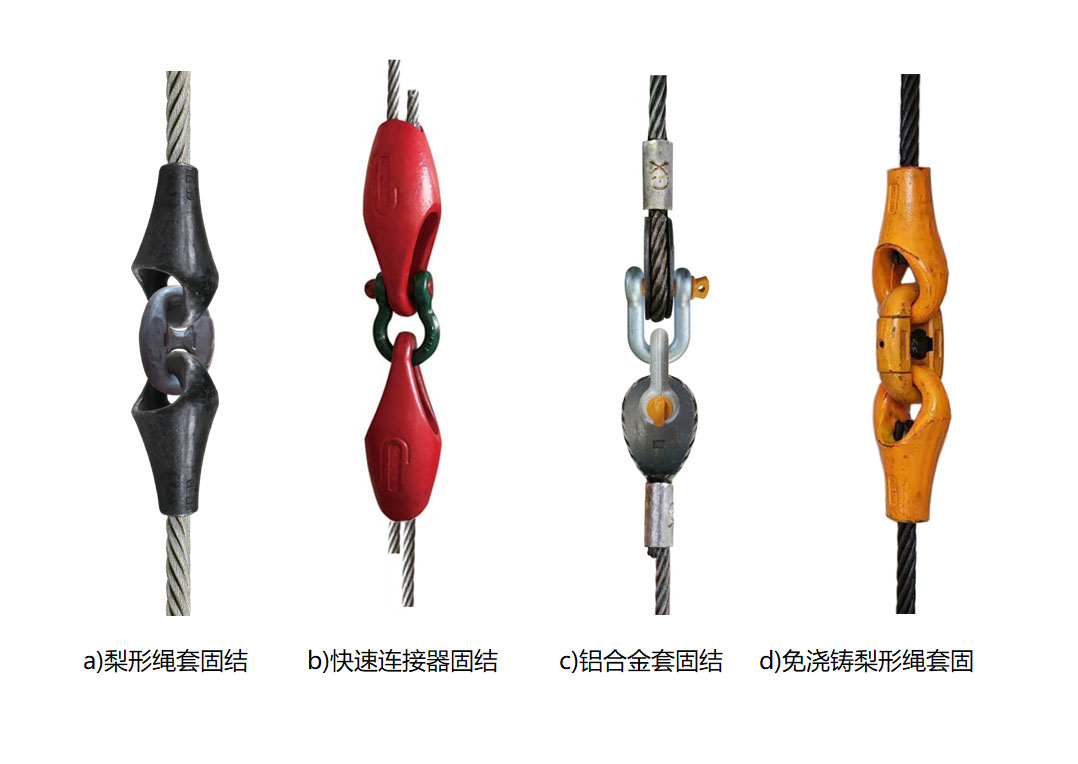

a)梨形绳套固结 b)快速连接器固结 c)铝合金套固结 d)免浇铸梨形绳套固结
1. 梨形绳套合金浇铸固结
梨形绳套通过合金浇铸与钢丝绳固结，固接强度达到100%钢丝绳的最小破断拉力。
1) 固接强度：最高。
2) 经济性：费用高，主要费用为梨形绳套与合金费用。
3) 加工方式：可以现场加工，但加工方式复杂，合金浇铸后需等到冷却至常温才能投入使用。
4) 应用性：钢丝绳与梨形绳套在承载受力上位于同一中心轴线，受力科学。
2. 快速连接器固结
快速连接器属于楔形接头的一种变形方式，通过内部楔形块与钢丝绳固结，固接强度不小于钢丝绳的最小破断拉力的75%。
1) 固接强度：最低。
2) 经济性：费用低，只需要快速连接器的索具费用。
3) 加工方式：可以现场装配完成，安装简单、方便、快捷。
4) 应用性：钢丝绳与快速连接器在承载受力上非同一中心轴线，有半个钢丝绳直径错位，对钢丝绳使用周期有一定影响。同时钢丝绳折回的尾端突出于快速连接器孔端，当出现刮舱等意外时，易出现损伤等不安全因素。
3. 铝合金套压制固结
铝合金套通过压套机压制与钢丝绳固结，固接强度不小于钢丝绳的最小破断拉力的90%。
1) 固结强度：高。
2) 经济性：费用最低，只需要套环、铝合金套和压制费用。
3) 加工方式：现场无法加工，需要使用压套机设备压制完成。
4) 应用性：钢丝绳与套环在承载受力上非同一中心轴线，有半个钢丝绳直径错位，对钢丝绳使用周期有一定影响。同时钢丝绳折回的尾端突出于铝合金套，当出现刮舱等意外时，易出现损伤等不安全因素。
4. 免浇铸梨形绳套固结
免浇铸梨形绳套固结法为近几年研发的新产品，通过梨形绳套内部锥形螺旋自锁胀套与钢丝绳固结。目前无相应的标准出台，尚无确定的固结强度数据。
1) 固接强度：尚无相关标准。
2) 经济性：费用最高，梨形绳套锥形孔与锥形螺旋自锁胀套有加工精度要求，所以费用高，但重复使用时只需更换内部锥形螺旋自锁胀套。
3) 加工方式：可以现场装配完成，安装简单、方便、快捷。
4) 应用性：目前只在小范围应用，相关数据有待研判。

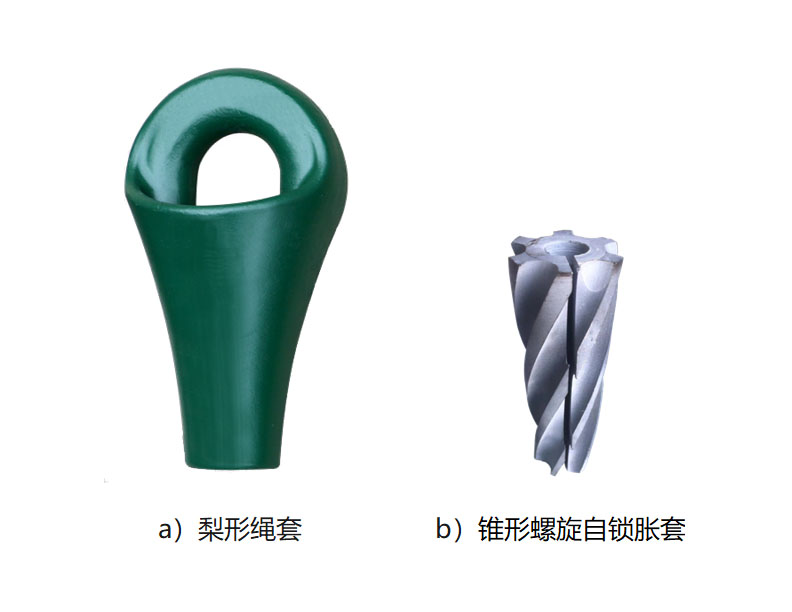

a）梨形绳套 b）锥形螺旋自锁胀套
