手拉葫芦介绍、使用与维护



   手拉葫芦是一种万能型手动起重牵引机械，能在多种工程中担任起重，牵引、校准等作业。适用于工厂、矿山、建筑工地、码头、船坞、仓库等用作安装机器、起吊货物和装卸车辆，尤其对于露天和无电源作业，以及易燃易爆场所更有其重要功用。

    手拉葫芦按使用工况分为Z级（重载）与Q级（轻载），Z级用于频繁使用的工况，吨位规格为0.5～40吨；Q级用于不经常使用的工况，吨位规格为0.5～10吨。

1、手拉葫芦的型号表示方法

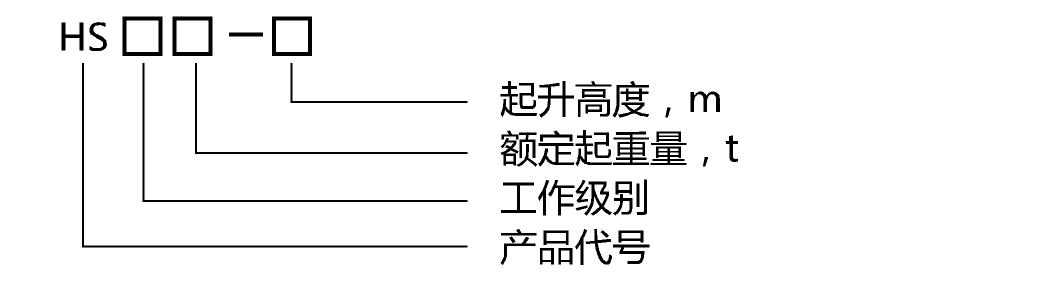

A、表示方法如下：





B、标记示例：额定起重量2t，工作级别为Z级，起升高度4m的产品标记为：手拉葫芦HSZ2—4。

2、手拉葫芦特点

A、结构紧凑，自重较轻，携带方便；

B、机械效率高，手链拉力小；

C、使用安全可靠，维护简便；

D、外形美观，尺寸较小；

E、经久耐用。

3、工作原理：

曳动手拉链，手链轮转动，将摩擦片、棘轮、制动器座压成一体共同旋转，5齿长轴便转动片齿轮、4齿长轴和花键孔齿轮，装置在花键孔齿轮上的起重链轮带动起重链条，平稳地提升重物。

4、维护保养

A、使用完毕应将葫芦清理干净，并在起重链条上涂抹防锈润滑油，存放于干燥场所；

B、检查手拉葫芦所有转动件转动是否灵活,紧固件不得松动；

C、检查吊钩的磨损和变形.吊钩应无裂纹、锐角、毛刺，腐蚀、翘曲和扭转等有害缺陷；

D、检查手拉葫芦起重链条有无过量磨损、腐蚀、变形和外部损伤；

E、在保养与使用过程中，摩擦片表面必须保持干净，以防止制动失灵，发生重物自坠现象；

F、葫芦经过清洗检修，应进行空载与重载试验，确认工作正常，制动可靠时，才能交付使用。

 

5、使用注意事项

使用前须检查机件完好无损，传动部分及起重链条润滑良好，空转情况正常，制动可靠，使用时必须严格遵守以下注意事项：

A、禁止使用两台及两台以上葫芦同时吊一重物。





B、不得吊挂超过规定重量的重物。





C、严禁重物吊在吊钩的尖端和用起重链条捆扎重物。





D、重物的升、降不得超过上下行程的极限。





E、不可斜拉重物和横向牵引。




F、起重链条扭结时禁止使用。

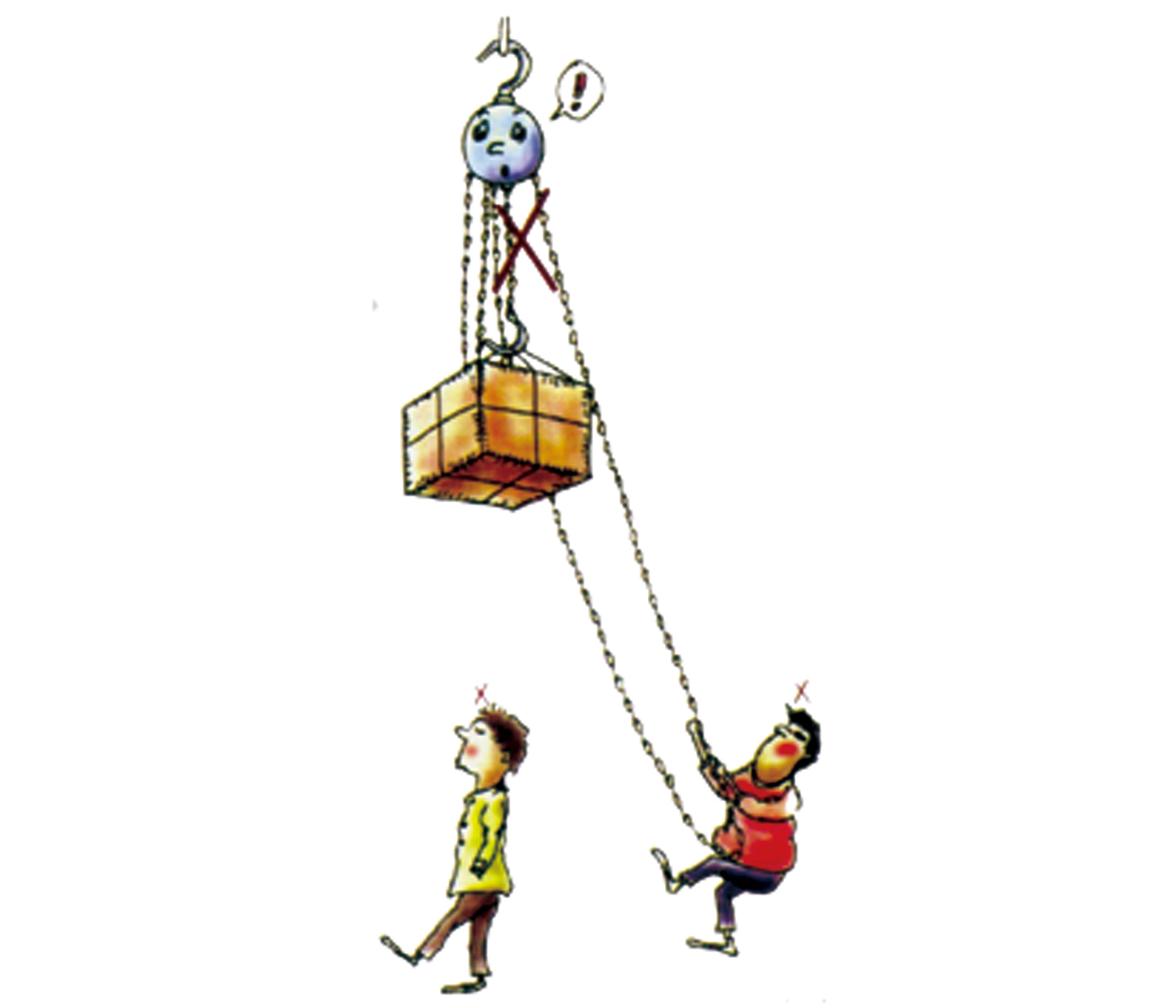

G、发现手拉力大于正常拉力时，应立即停止使用进行检查，不可猛拉，更不能增人硬拉。

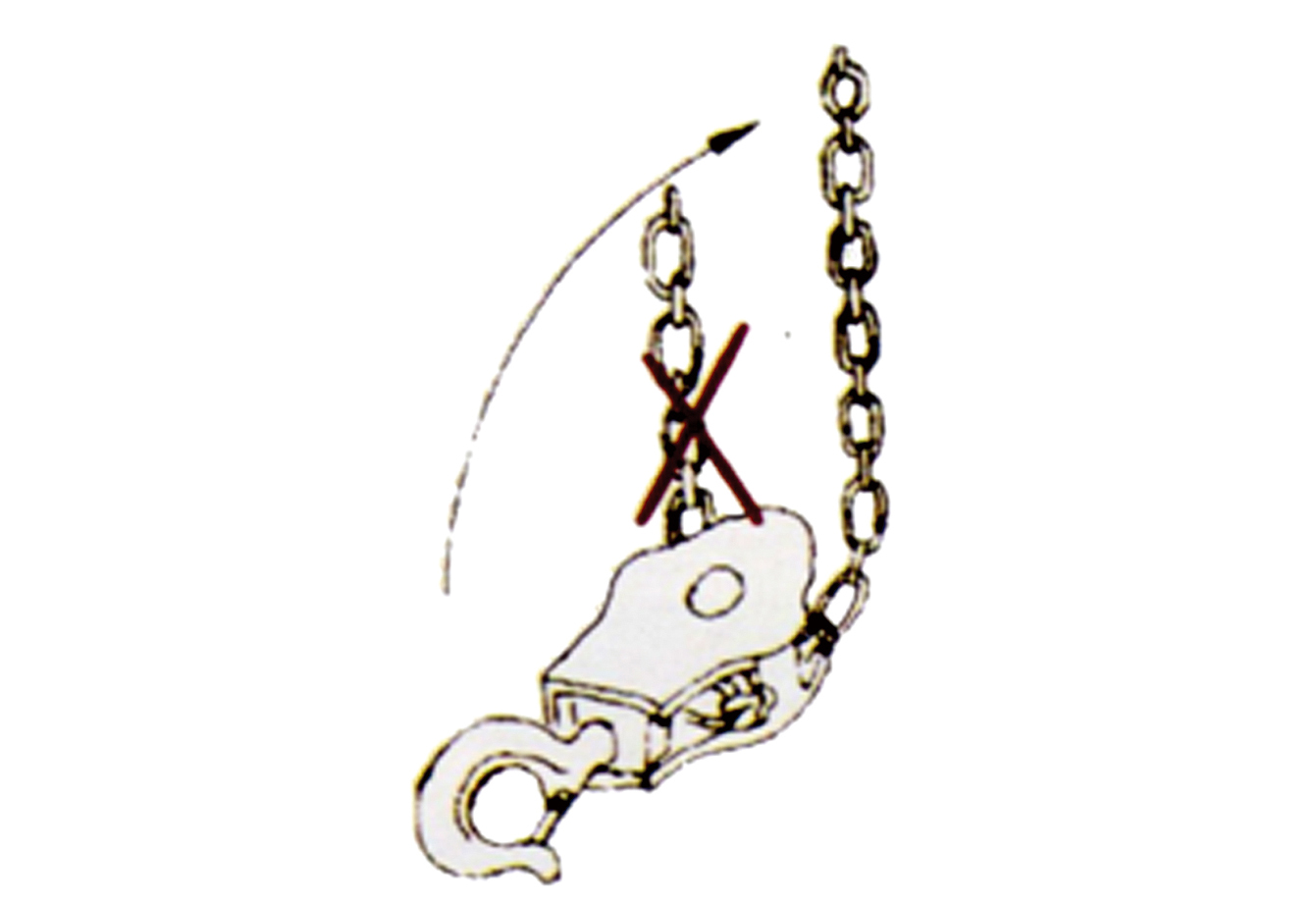

H、严禁2t、3t、5t带双行起重链条产品的下钩架在两行链条中翻转。





I、严禁人员在起吊的重物下工作或行走。
