起重机应用钢丝绳的选择

发布时间:2022-08-18

浏览量:1531



1、 钢丝绳选择要素


     选择钢丝绳时,必须符合两个角度,即从应用角度和钢丝绳角度选择钢丝绳。没有“万能钢丝绳”这样的绳索,能够适用于所有用途。这就是钢丝绳为什么会有那么多的结构型号,以便最好地满足各种应用的需求。
1) 从应用角度选择钢丝绳
       起重机的主要任务是起吊和移动负载,为此需要起升绳。除了这一至关重要的“起重功能”外,还有许多其他功能,例如:
a) 俯仰钢丝绳用以调整吊臂;
b) 塔式起重机、桥式卸船机、集装箱岸桥起重机上用于移动货物的小车绳;
c) 固定吊臂或其他起重机结构的吊索;
d) 其他用途。
2) 从钢丝绳角度选择钢丝绳
       起重机用途钢丝绳可根据其应用分为三类:
a) 非阻旋转钢丝绳,如6股、8股等单层股钢丝绳(图1与图2);

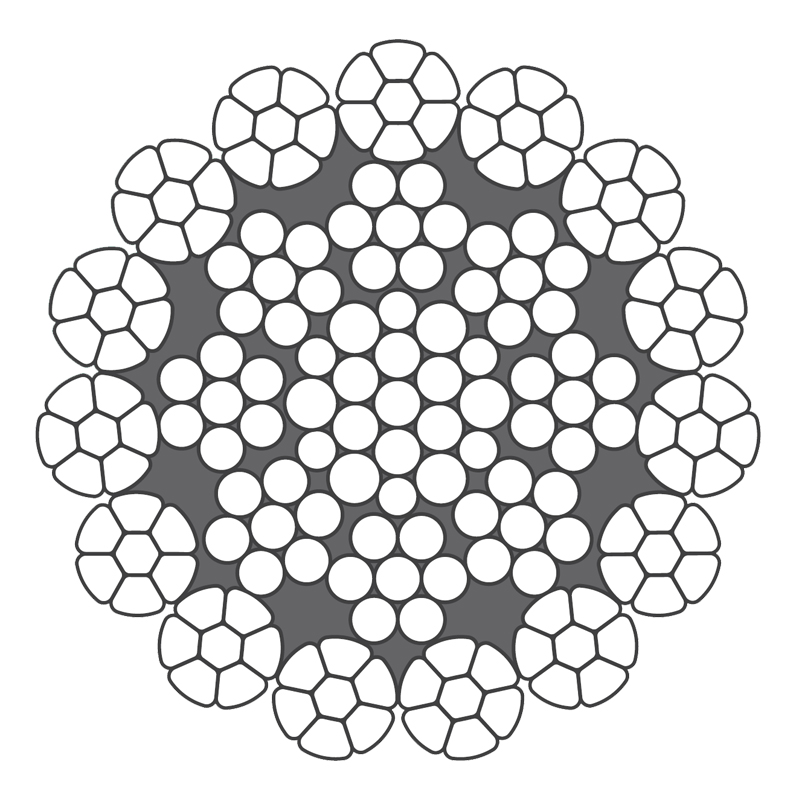

图1:6×36WS-IWRC

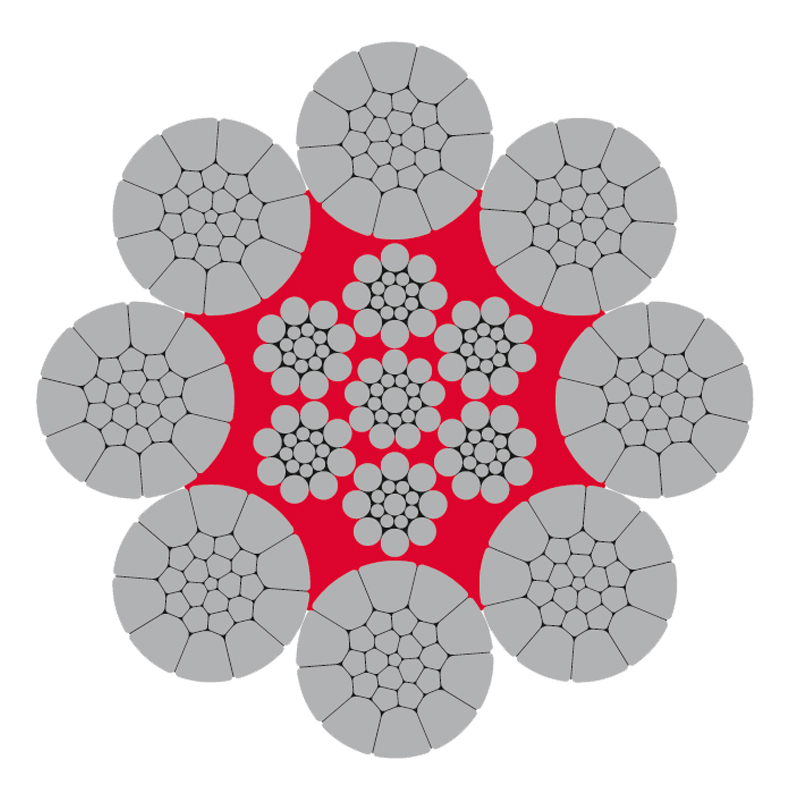

图2:8×K26WS-EPIWRC

b) 半阻旋转钢丝绳,通常指两层股与4V类钢丝绳,如18×7、4V结构钢丝绳(图3与图4);

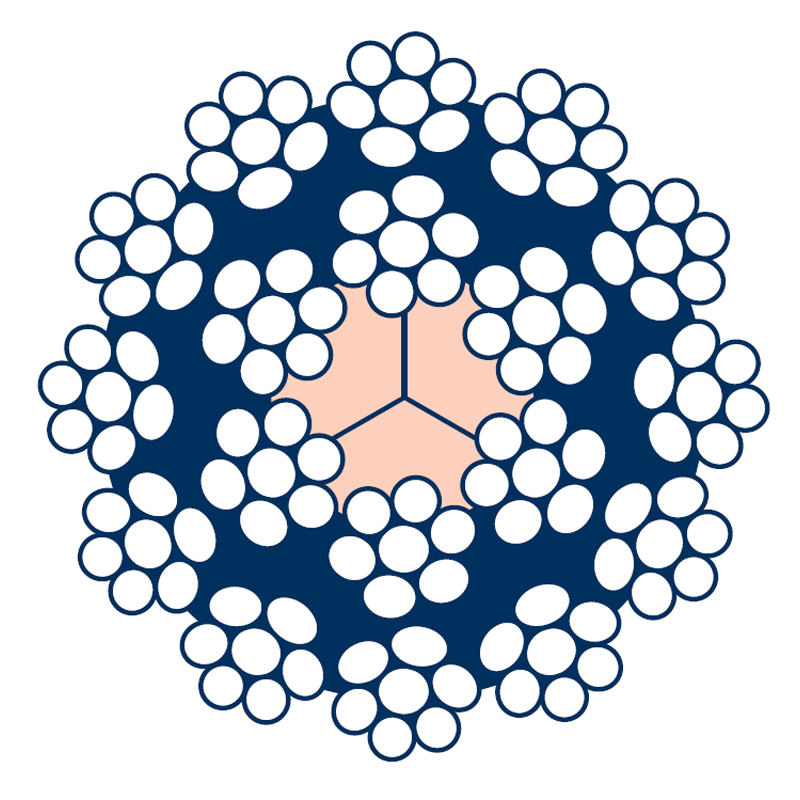

图3:18×7-FC

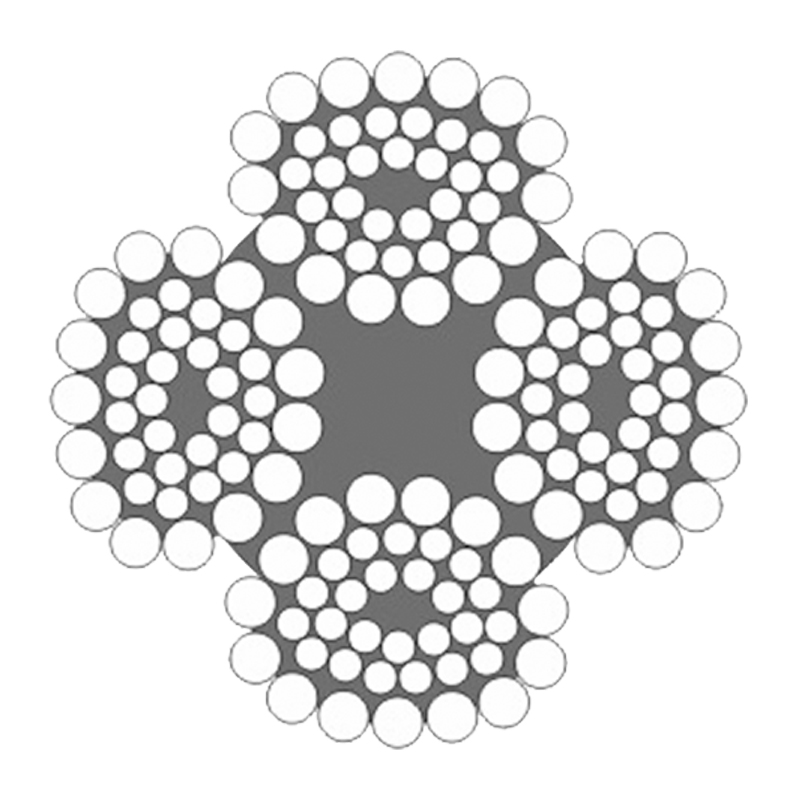

图4:4×V39SFC-FC

c) 阻旋转钢丝绳,通常被称为不(抗)旋转绳,或多层股(一般指三层)钢丝绳如35W×(K)7、40W×(K)7、15×(K)7等(图5与图6)。

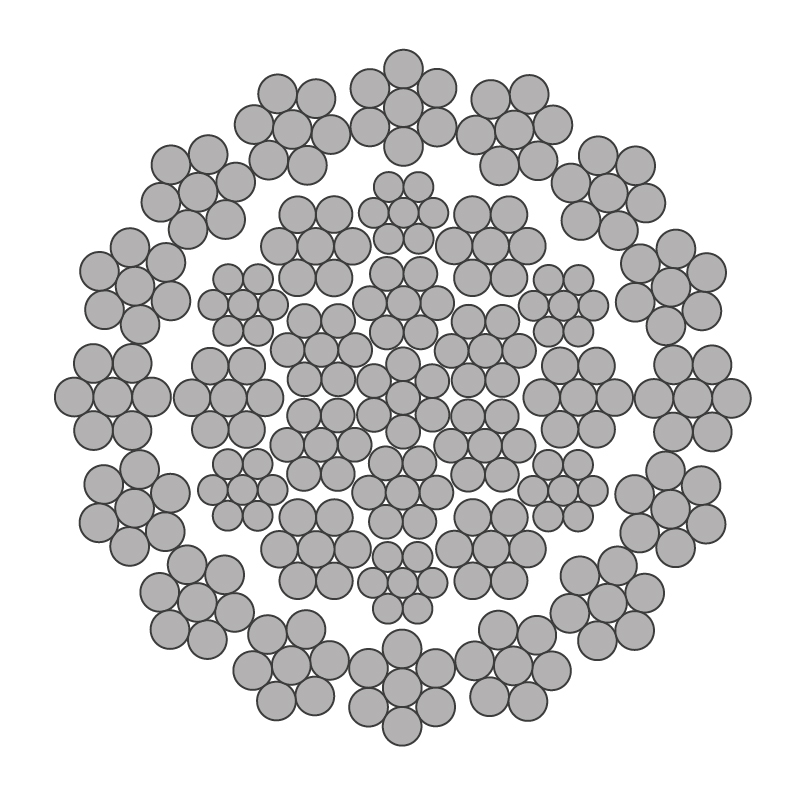

图5: 35Wx7

图6:15xK7-WSC

2. 起重机应用钢丝绳选择


 对于所有起重机应用,提升钢丝绳选择的基本指导原则:无论是主提升钢丝绳还是辅助提升钢丝绳,如果满足以下条件,则必须使用阻旋转钢丝绳:
1) 单绳提升无导向的负载(图7);
2) 需要较高的提升高度(图8)。

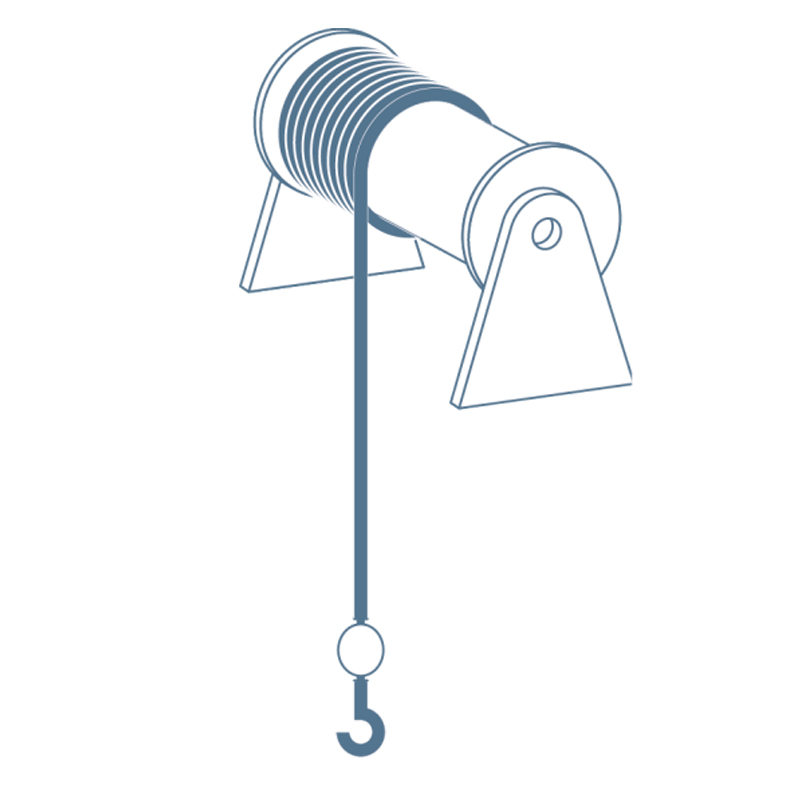

图7:单绳提升无导向载荷

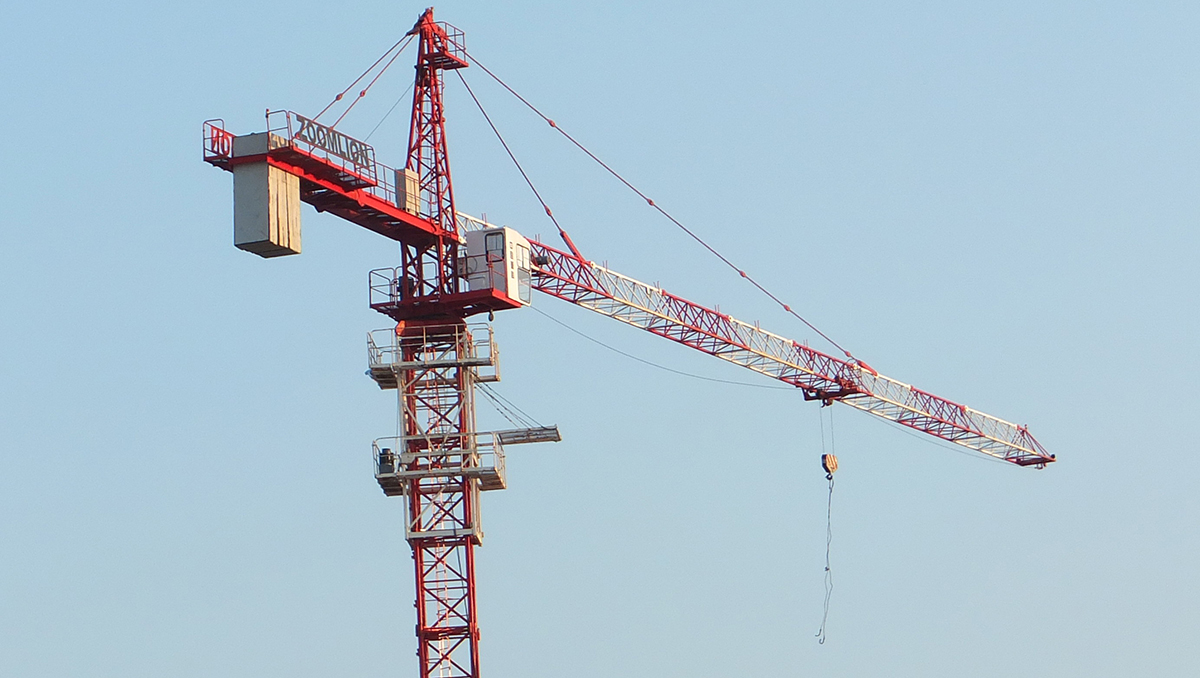

图8:较高提升高度的塔式起重机


  只有阻旋转钢丝绳才能提供负载的稳定性,使负载不会转动或只转动很少。固定在起重机结构上的阻旋转钢丝绳不会或几乎不会向附着点传递扭矩。因此,阻旋转钢丝绳可确保安全地提升负载,保证起重机的安全运行。

3. 起重机应用钢丝绳选择二


  就像所有规则一样,在某些情况下,也有例外:
1) 在带有导向负载的应用情况下,也可以使用非阻旋转钢丝绳,因为通过导向负载的框架可防止负载旋转产生的扭矩(图9)。

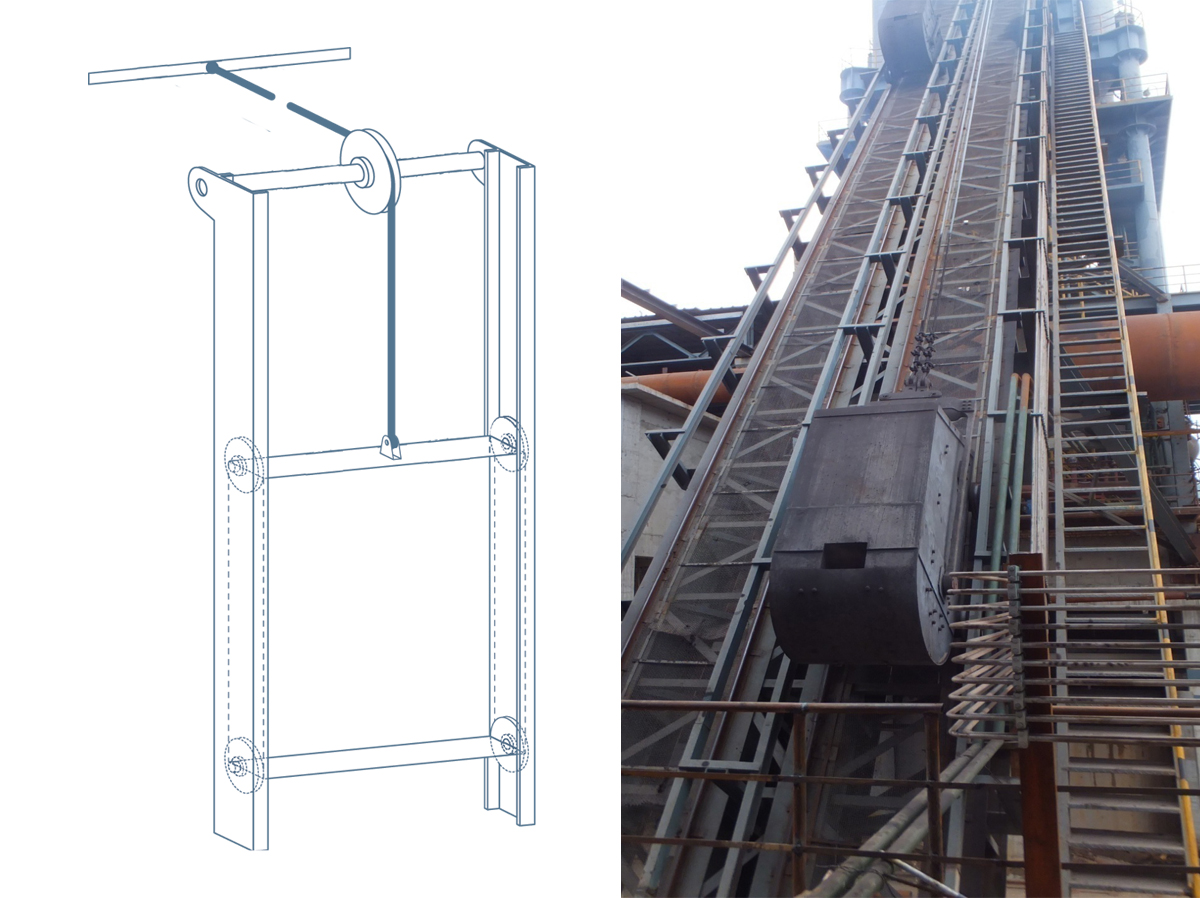

图9:单绳提升导向载荷


2) 在提升无导向载荷的情况下,如果成对设计使用左捻绳与右捻绳组合的钢丝绳,则也可以使用非阻旋转钢丝绳(图10与图11)。

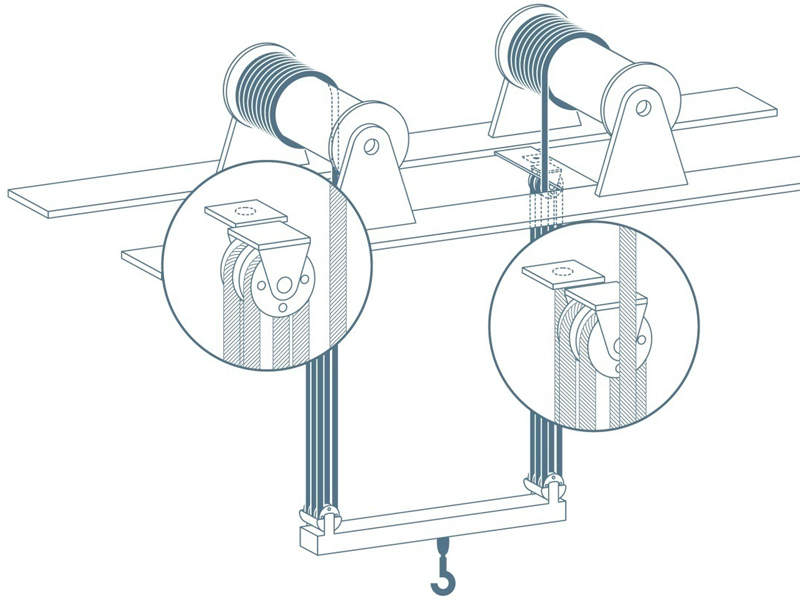

图10:左捻与右捻非阻旋转绳成对使用提升无导向的载荷

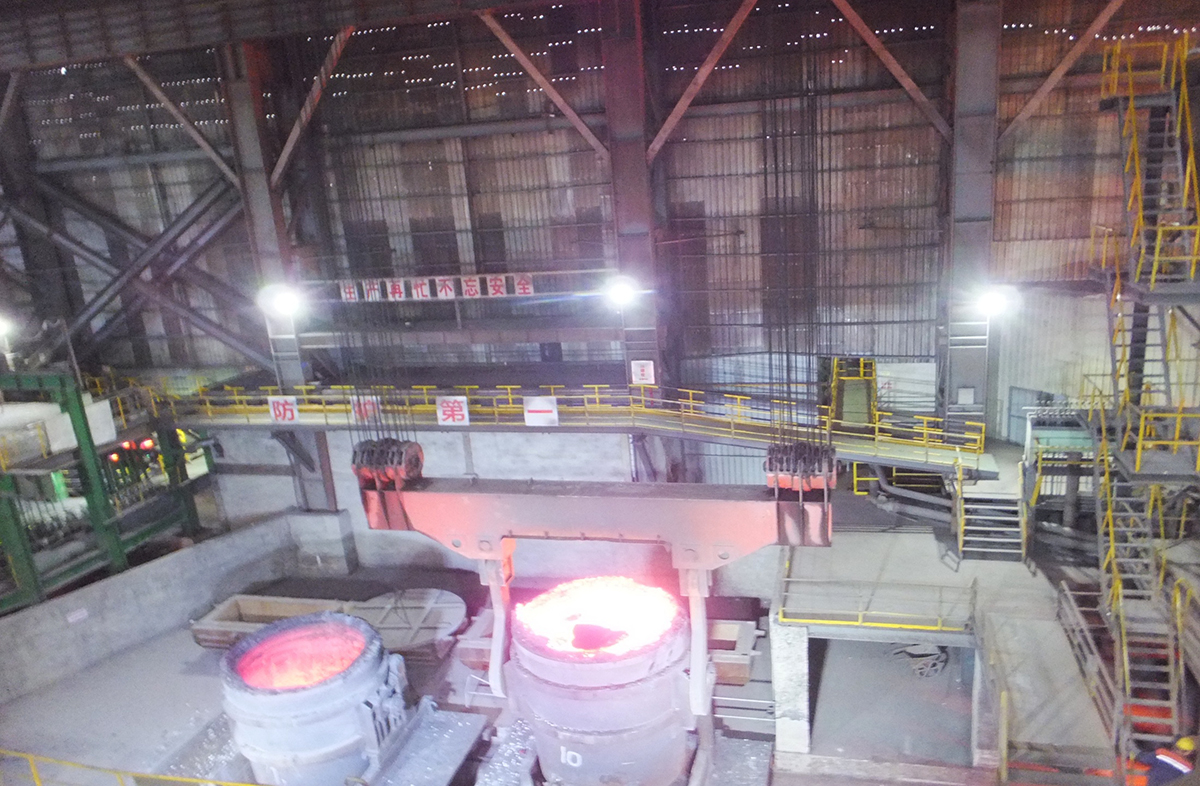

图11:应用于钢铁厂钢包吊运
  第二种配置也提供了旋转稳定性,因此负载几乎没有旋转趋势,因为在负载下产生的转矩相同但作用方向相反,因此转矩产生了平衡。


4. 起重机其他钢丝绳用途


  非阻旋转钢丝绳通常比阻旋转钢丝绳或半阻旋转钢丝绳具有更高的弯曲循环性能。然而,它们在负载下会在连接的端部配件上施加扭矩。 因此,只有钢丝绳的端部永久防扭曲,才能使用非阻旋转钢丝绳。
当钢丝绳在应用中阻旋转性不是必需的,非阻旋转钢丝绳始终是正确的选择。对于许多钢丝绳用途来说就是这种情况,例如变幅绳、小车绳、吊臂绳等。
