永磁起重器起重能力计算与使用注意事项

图1

1、用途及特性

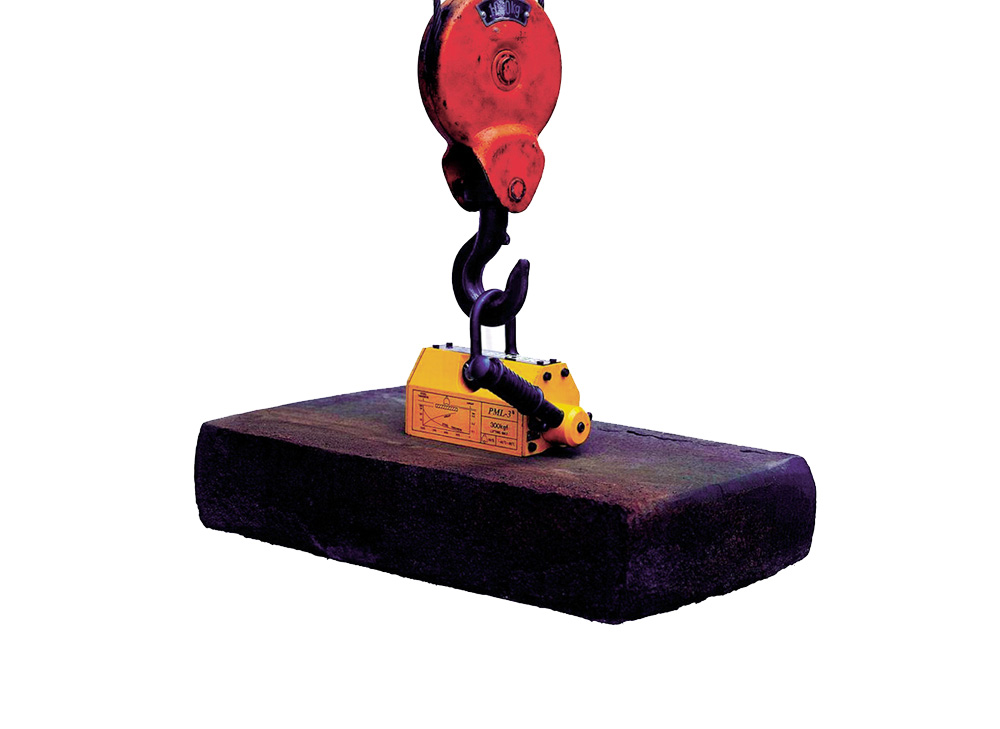

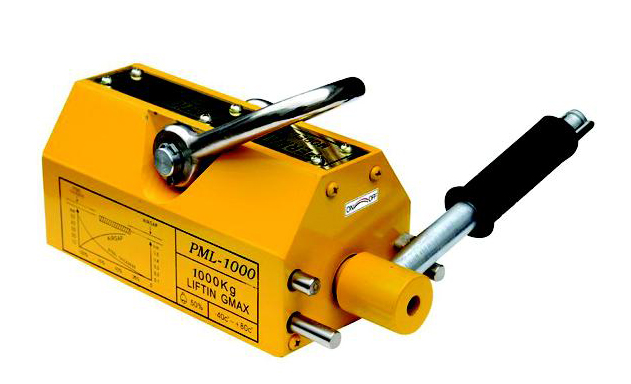

永磁起重器（图1）主要应用于起吊板块状或圆柱形状钢材工件，额定起重量在100kg～6000kg范围，具有结构轻巧，操作方便，吸持力强，安全可靠等特点。

2、起重能力计算
永磁起重器在吊运钢板工件时并非都能达到其额定起重能力，会因钢材厚度、平面粗糙度、材质种类、材质形状等因素改变其工作载荷，实际工作载荷需参考下列关系图表与公式进行计算。
注：不同品牌起重器标示略有轻微出入，使用前应详细阅读产品使用说明书。
1）起重能力与钢材厚度的关系系数T

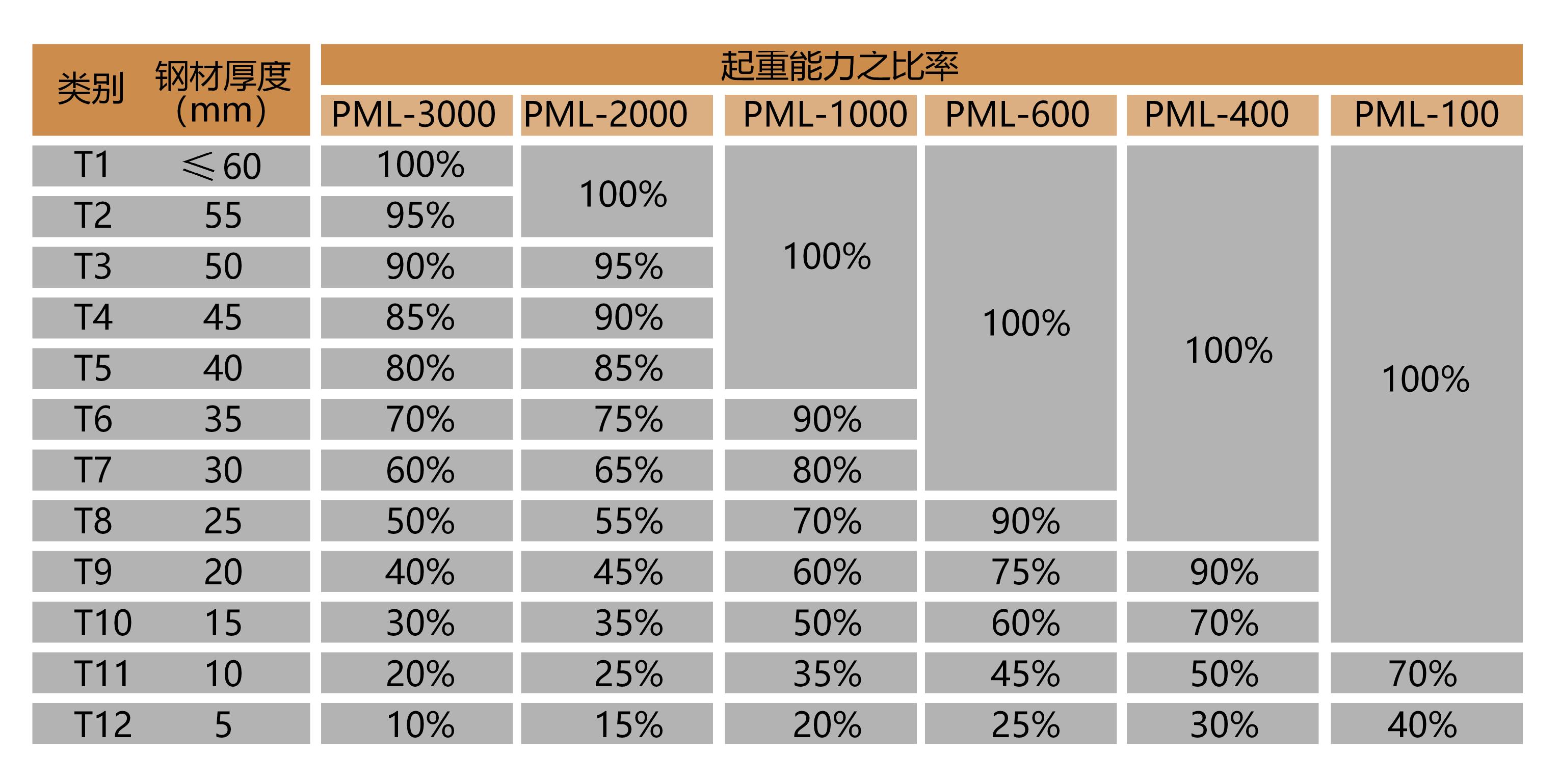

钢板的厚度会影响起重器的起重能力，起重能力与钢材厚度的关系系数如下表所示。

2）起重能力与钢材平面粗糙度的关系系数F

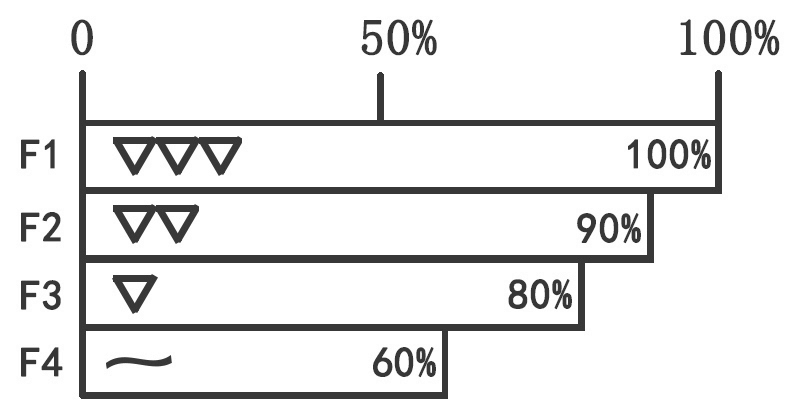

钢板的表面粗糙度会影响起重器的起重能力，一般情况下分为F1～F4四个等级，F1≤6.3μm，F2≤12.5μm，F3≤25μm，F4≤50μm，对应的起重能力分别为100%、90%、80%与60%（图2）。

3）起重能力与钢材材质的关系系数M

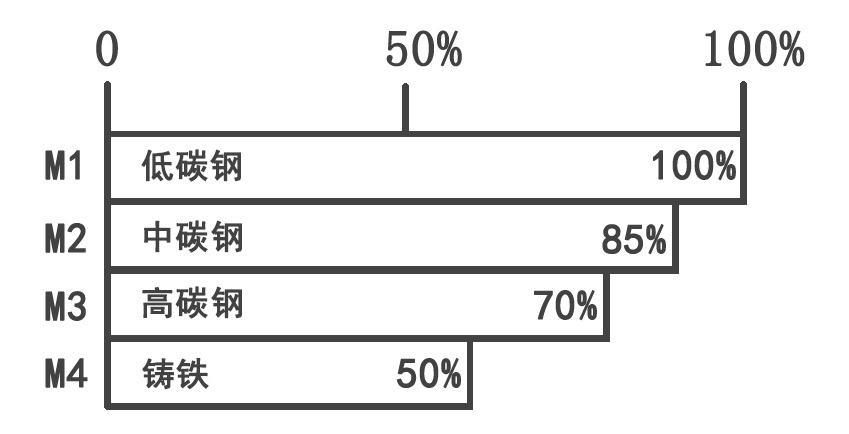

钢板的材质会影响起重器的起重能力，一般情况下，低炭钢（例如08F、Q235A、20C等）工件起重能力为100%，中炭钢（例如45C）工件为85%，高炭钢（例如T8）工件为70%，铸铁（例如HT20）工件为50%（图3）

4）永磁起重器实际工作载荷计算公式
Q=QMax×T×F×M
式中：
Q——实际工作载荷；
QMax——极限工作载荷
T——起重能力与钢材厚度的关系系数
F——起重能力与钢材平面粗糙度的关系系数
M——起重能力与钢材材质的关系系数
例：钢板条件为T8、F1及M2，型号PML-600永磁起重器极限工作载荷为600kg，吊运此钢板的实际起重能力如下：
Q=600×90%×100%×85%=459kg
3、使用注意事项
1）永磁起重器必须在计算后的实际工作载荷范围内使用，严禁超载。
2）起吊前先将永磁起重器放置在被吊钢板上，这样永磁起重器在通磁的情况下，手柄转动就会轻松自如，否则，即使用很大的力都难以转动手柄。

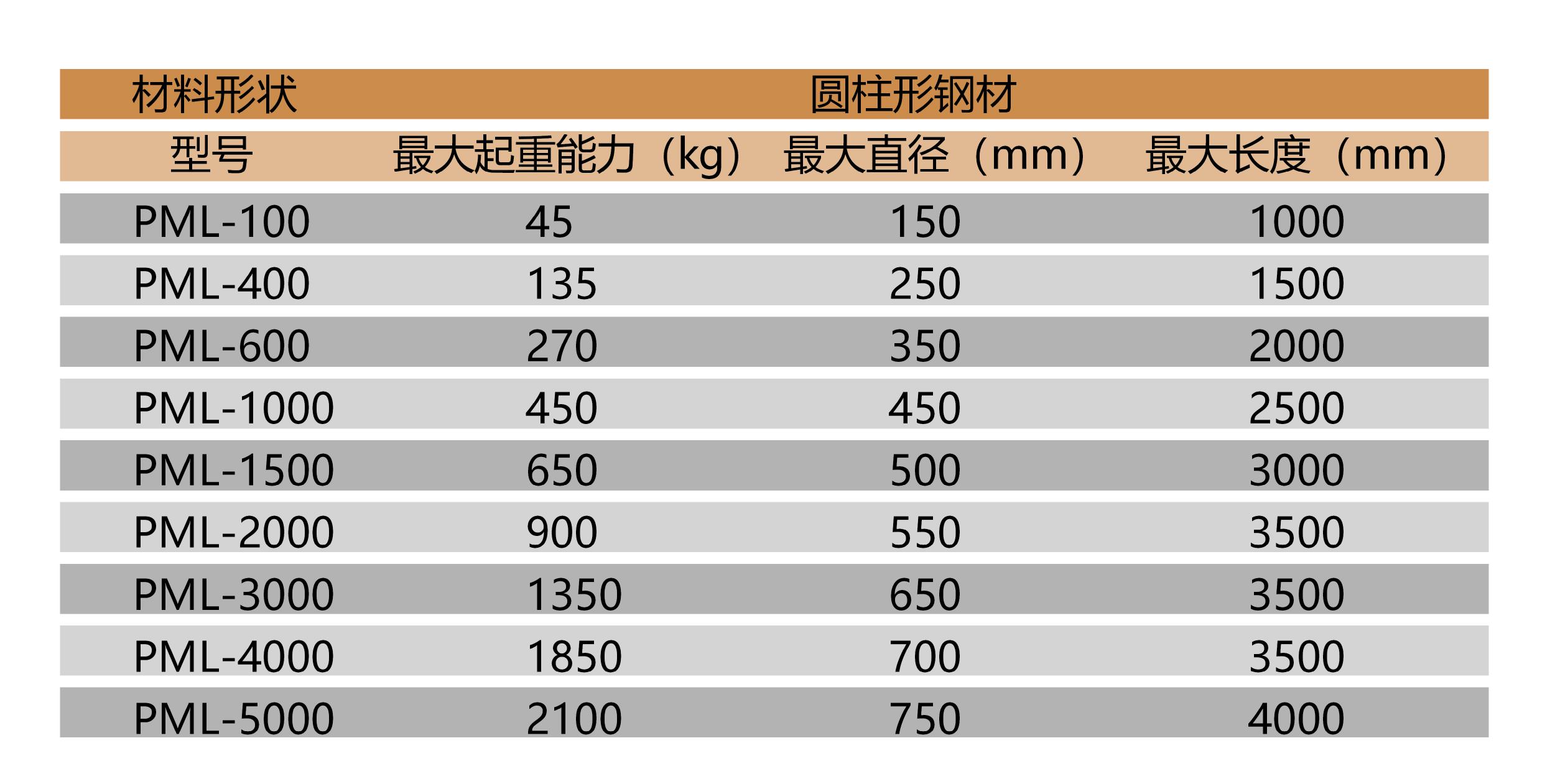

3）吊运圆柱形工件时，应将永磁起重器底部的V字型槽与圆柱形工件表面接触，但起吊能力一般为实际工作载荷的30%—50%，下表数值作为参考。

4）起重器在使用过程中，应防止敲毛、碰伤，以免影响使用性能。
5）吊运过程中，在永磁起重器吸持的工件下，严禁有人站立或穿越，以免发生安全事故。
6）应始终保持永磁起重器吸持面的清洁与平整，如有锈皮与凸刺应清除，油污应擦拭干净。
7）永磁起重器必须自使用之日起每二年时间进行一次标定，以确保安全。
8）永磁起重器使用环境条件：
A、环境温度不大于摄氏80℃；
B、无剧烈震动及撞击；

C、周围介质中无腐蚀金属侵蚀剂。
